TERRA Richtpressanlage JACK 200

TERRA Richtpressanlage JACK 200

Gesteuerte Hausanschlüsse bis 160 mm

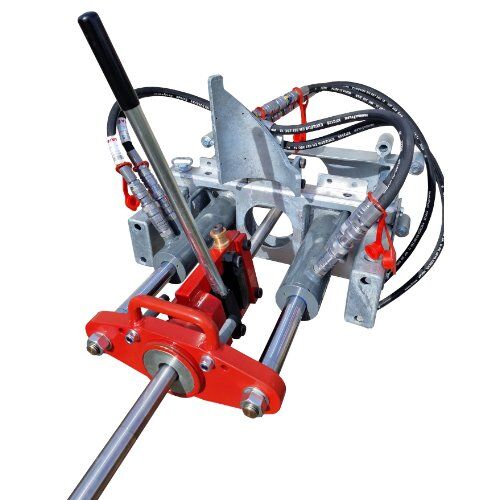

Der TERRA-JACK 200 ist die ideale Maschine für kürzere, gesteuerte Unterquerungen in verdrängbaren Böden mit anschliessendem Rohreinzug. Insbesondere bei begrenzten Platzverhältnissen erweisen sich die geringe Baugrösse, die einfache und schnelle Zerlegbarkeit in leicht transportierbare Komponenten sowie die Einsetzbarkeit von Kellern oder Baugruben aus als besonders effizient.

Als typische Einsteigermaschine für gesteuerte Pressungen im grabenlosen Leitungsbau lässt sich die Richtpressanlage TERRA-JACK 200 bereits nach einer kurzen Einlernzeit vielseitig und erfolgreich einsetzen. Sie verfügt über eine Presskraft von 140 kN (14 t) und eine Zugkraft von 200 kN (20 t).

Seine typische Anwendung findet der TERRA-JACK 200 in den Bereichen Hausanschlüsse, Strassen- oder Gartenunterquerungen, wobei Presslängen von 30 m und mehr möglich sind. Mithilfe eines hinter der Pressspitze positionierten, ortbaren Senders erfolgt die gesteuerte Pilotpressung, wobei der minimale Radius der Pressstangen 25 m beträgt. Der Presskanal wird anschliessend bis zu einem maximalen Durchmesser von 220 mm aufgeweitet und das neue Kunststoffrohr eingezogen.

Angetrieben wird die Maschine über eine Hydraulikstation oder einen Minibagger.

Kellereinsatz - einfache Installation

Der TERRA-JACK 200 ist aufgrund seiner Zerlegbarkeit und der hohen Zugkraft von 200 kN (20 t) die ideale Maschine, um aus dem Keller oder der Baugrube heraus Konststoffrohre mit Durchmessern bis zu 160 mm zu verlegen. TERRA bietet dazu diverses Start- und Sicherheitszubehör an.

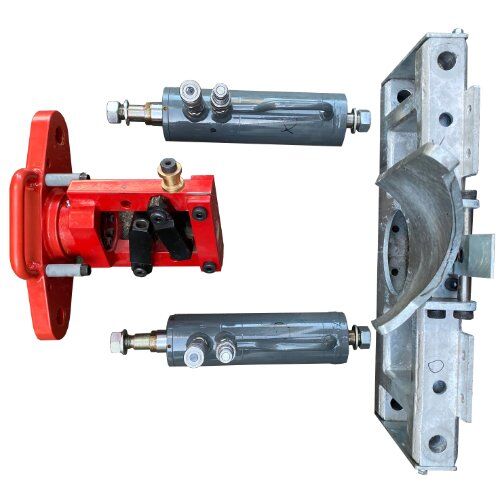

Der TERRA-JACK 200 kann einfach und rasch in wenige Komponenten zerlegt und wieder zusammengebaut werden. Die 4 Hauptkomponenten (Frontplatte, zwei Hydraulikzylinder, Klemmeinheit) wiegen dabei einzeln max. 24 kg. Zur optimalen Positionierung der Hydraulikschläuche lassen sich die Hydraulikzylinder um 120° drehen. Die Montage des Wandflanschs mit einer Öffnungsweite von 170 mm erfolgt je nach Platzverhältnissen meist horizontal oder vertikal.

Der Wandflansch verfügt über mehrere Positionen zur Fixierung des TERRA-JACK 200. Für den Pressvorgang dient die vorderste, für den Einziehvorgang die hinterste Position. Somit können sämtliche Werkzeuge inkl. Ziehkopf und Rohr in den Keller gezogen werden. Eine Montageschablone zur Markierung der Bohrlochpositionen und spezielle Betonschrauben beschleunigen die Wandflanschmontage.

Grubenverbau

Bei Anwendung des TERRA-JACK 200 in der Baugrube sorgt der zerlegbare Grubenverbau für eine flächige Verteilung der Press- und Zugkräfte.

Steuerautomat

Ein patentierter Steuerautomat vereinfacht in weichem Untergrund den Geradeauslauf: Die Klemmeinheit wird während des Pressens automatisch gedreht, wodurch das Drehen des Gestänges mittels Steuerhebel per Hand entfällt.

Aufweitung bis 220 mm

Nach erfolgter Pilotpressung werden Pressspitze und Sondengehäuse demontiert und durch einen Aufweitkonus ersetzt. Dieser weitet beim Einziehen des Gestänges den Presskanal auf und schützt den Ziehkopf mit darin befestigtem Kunststoffrohr vor nachfallendem Bodenmaterial. Je nach Untergrund können Aufweitkonen bis zu ø 220 mm eingesetzt und Kunststoffrohre mit Aussendurchmessern bis 160 mm eingezogen werden.

Aufweitsterne dienen der linienförmigen Vorschwächung und Auflockerung des Untergrunds. Sie erleichtern dadurch den Rohreinzug und werden vor den Aufweitkonen montiert.

Antriebsaggregat mit 23 PS Leistung

Die Richtpressanlage JACK 200 wird mit dem Rato‐Aggregat betrieben. Der robuste Benzinmotor mit 23 PS treibt die Hydraulikölpumpe mit 40 l/min bei 235 bar an. Alternativ kann die Maschine auch mit einem Mini‐Bagger betrieben werden.

Steuereinheit

Die Steuereinheit steuert die Hydraulikzylinder an. Sie befindet sich zwischen dem Hydraulikaggregat und dem TERRA-JACK 200. Sie ist kompakt gebaut und lässt sich einfach auf der Baustelle transportieren.
