PH 2

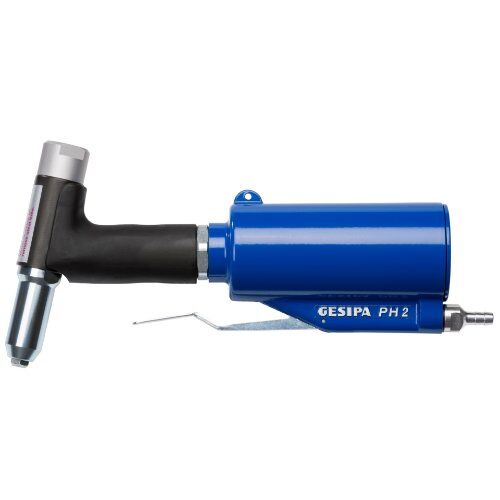

PH 2 - Pneumatisch-hydraulisches Blindniet-Setzgerät

Arbeitsbereich
Verarbeitet Blindniete von 3 mm bis 5 mm Ø aller Werkstoffe und Blindniete von 2,4 mm bis 3,2mm Ø
mit kleiner Futtereinheit (Seite 155). Nicht geeignet zum Setzen von CAP-Blindnieten aus Edelstahl.

Technische Daten
Gewicht: 1,3 kg
Betriebsdruck: 5 - 7 bar
Schlauchanschluss: 6 mm Ø (1/4’’)
Luftverbrauch: 1,2-1,8 ltr. pro Niet (0,3 ltr. kompr. Luft)
Setzkraft: 8.800 N bei 6 bar
Gerätehub: 15 mm

Ausrüstung
Mundstücke: 16/24, 16/27, 16/29, 16/32 und 16/36
1 Satz Futterbacken, 1 Auffangbehälter,
je 1 Montageschlüssel MSU und MSZ,
Wartungsanleitung mit Ersatzteilliste

Konstruktionsmerkmale
- Hydraulikkopf aus Aluminium mit verschleißfester Zylinderfläche
- Pneumatik-Zylinder aus Aluminium-Druckguss
- Kolben aus gehärtetem Stahl und hartverchromt – leichtgängig und verschleißfest
- Kompaktdichtungen verschleißfest mit großer Abstreifwirkung für eine hohe Standzeit
- Schnell-Entlüftungsventil für einen schnellen Rücklauf und eine hohe Arbeitsfolge
- Geräuscharme Pneumatikschaltung
- Einfacher, störungsarmer Ventilaufbau
- Hydraulikkopf um 360° verstellbar
- Günstige Schwerpunktlage und Griffgestaltung für ermüdungsfreie Handhabung
