Grubenbohranlage MINI-JET MJ 1600 - Höchstleistung auf kleinstem Raum

Die Grubenbohranlage TERRA MINI-JET MJ 1600 ist eine der leistungsstärksten und produktivsten Kompakt-Bohranlagen, die heute weltweit angeboten wird. Ausgestattet mit einem 57 PS starkem HATZ Diesel Motor (Euro Stufe 5) leistet der TERRA MINI-JET MJ 1600 bis zu 6 Tonnen Zug- und Schubkraft sowie 1.‘600 Nm Drehmoment. Mit den 52 l/min Spülmenge können so Bohrkanäle bis 300 mm über Längen bis 50 m hergestellt werden (untergrundsabhängig). Optional werden sogar 95 l/min angeboten. Mit dem reduzierten Geräuschpegel und dem reduzierten Dieselverbrauch ist die Maschine ideal für städtische Gebiete mit beengten Platzverhältnissen. Die Maschine hat zudem einen kleinen CO2-Fussabdruck und eine schnelle Installationszeit.

Weltweit einzigartige Bohrstangen

Der mit den einteiligen Bohrstangen von TERRA (L=0.5 m) können minimale Biegeradien von 15 m erreicht werden. Die Bohrstangen werden aus einem einzelnen Rohling aus hochwertigem Stahl hergestellt. Es sind keine kritischen Schweissnähte vorhanden.

Kompakte Bauweise

Die kompakte Bauweise des MINI-JET MJ 1600 mit seinem Doppelzylinderantrieb stellt eine Meisterleistung der Ingenieurskunst dar. Mit diesem Kraftpaket, welches für beengte Platzverhältnisse geschaffen wurde, können auch schwer zugängliche Baustellen in hartem Untergrund ideal gemeistert werden!

Doppelzylinder-Vorschub (patentiert)

Der Vorschub und Einzug des Antriebsschlittens erfolgt über einen direkten Doppelzylinderantrieb. Dies ist verlustfrei, robust und kraftvoll. Der Doppelzylinder wirkt in beide Richtungen mit voller Kraft. Das patentierte System erlaubt volle Kraft bei kompakter Bauweise. Es ist keine verschleißintensive Kette und kein komplizierter Seilzug notwendig, um die Kraft einzuleiten.

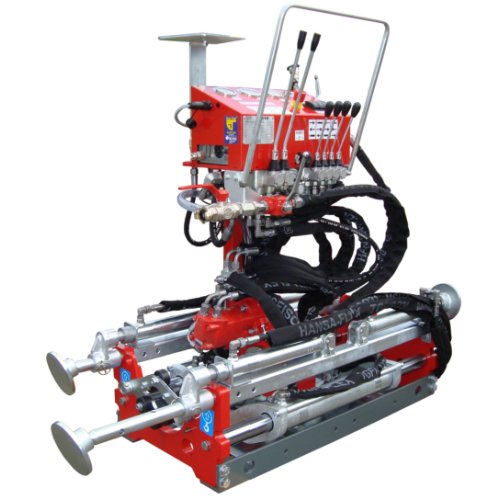

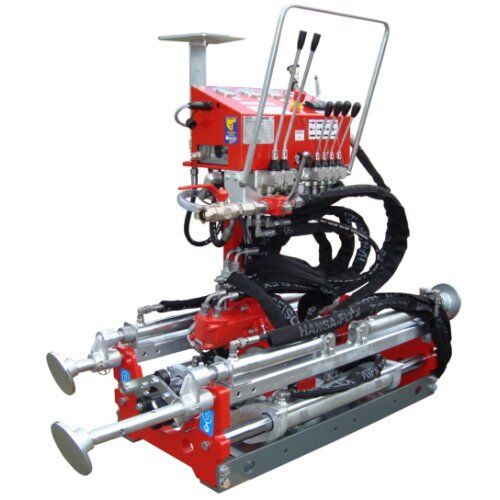

Hydraulische Verspannzylinder

Der MJ 1600 wird mit vier Verspannzylindern hydraulisch in der Grube verspannt. Die eingebauten Rückschlagventile stellen sicher, dass die Anlage stabil in der Grube fixiert wird.

Übersichtliches Bedienpult

Alle Komponenten des MINI-JETs sind übersichtlich angeordnet. Die integrierte elektrische Regelung der Spülflüssigkeit erfolgt am Bedienpult. Für den Ortungsmonitor ist ein 12 Volt Anschluss eingebaut. Die Grubenlafette ist mit einem Stromschlagalarm inkl. Tester und Erdungsstab ausgestattet.

Fluid-Felsbohrungen

Der MJ 1600 lässt sich mit einem Fluid-Felsbohrhammer ausstatten. Damit können auch Bohrungen in Fels sowie in Mischböden durchgeführt werden. Der Druckluftanschluss für den TERRA-ROCK Fluid-Felsbohrhammer ist im Bedienpult integriert.

HATZ Dieselaggregat

• Mit 3-Zylinder HATZ-Dieselmotor mit 42 kW (57 PS)
• Der Dieselmotor dreht mit 2'050 U/min
• Mit 2 unabhängigen Hydraulikkreisläufen
• 70 l/min bei 205 bar für die Grubenlafette
• 28 l/min bei 125 bar für die Misch+Pumpstation
• Grosser Ölkühler mit 14 kW Kühlleistung, erlaubt auch tropischen und Wüsteneinsatz
• Wartungsfreundlich
• Der Dieselmotor erfüllt die gültigen Abgasnormen Euro Stufe 5
• 12 Volt Ausgang mit 5 A (60 W)

Misch + Pumpstation

• Mit separatem 1'100 ltr-Tank, optional auch 2x Tanks lieferbar
• Für Bentonit oder Ejactomer
• Mit Auflage für 2 Bentonitsäcken à 25 kg
• Bentonit kann direkt in den Trichter gekippt werden.
• Mischerpumpe mit 800 l/min
• Injektor nach Unterdruckprinzip
• 1'100 ltr Spülflüssigkeit werden in ca 4 min mit Bentonit aufbereitet
• Hochdruck-Spülflüssigkeitspumpe von FMC
• Max. Spülvolumen : 52 l/min, Optional 95 ltr/min
• Max. Spüldruck : 55 bar
