Das Funktionsprinzip

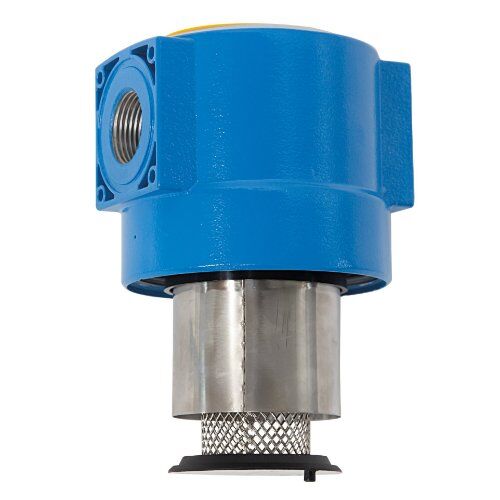

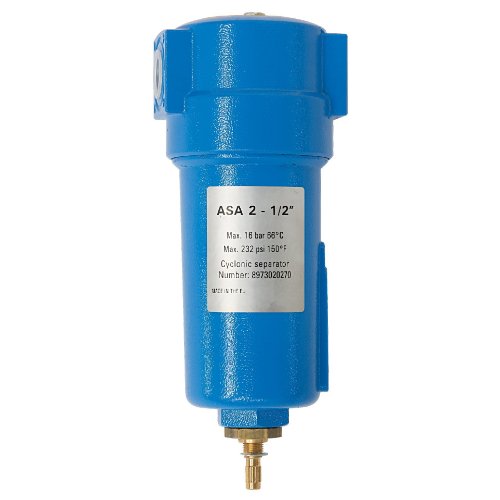

Der Zyklonabscheider arbeitet nach dem Massenträgheitsprinzip. Er besteht aus einem Wirbeleinsatz und einem Auffangbehälter. Der Wirbeleinsatz ist so gestaltet, dass er die Druckluft in eine Drehbewegung versetzt. Feste und flüssige Bestandteile der Luft werden durch ihre eigene Massenträgheit nach außen gegen die Behälterinnenwand geschleudert. Dadurch scheiden schwere Schmutzteilchen und Wassertröpfchen aus. Die ausgeschiedenen Fremdstoffe fließen an einer Prallscheibe vorbei in den Sammelbehälter. Die Prallscheibe verhindert auch, dass der Luftstrom die abgeschiedene Flüssigkeit wieder mitreißt.Aus dem Sammelraum kann das Kondensat automatisch (Option: BEKOMAT®) oder von Hand (serienmäßig) abgelassen und fachgerecht entsorgt oder wiederaufbereitet (Option: ÖWAMAT®) werden.
Sonderzubehör (optional erhältlich)
- Autom. Kondensatableiter AKA 1/2' Art. 11261- Montagevorbereitung zu AKA inkl. 3m Anschlusskabel Art. 11279- Kugelhahn 1/2' Art. 11967- Verbindungsmaterial Art. 12275
- Nahezu vollständiges Abscheiden von Wasser
- Ausfiltern von schweren Staub- & Schmutzpartikel
- Das Abscheidevermögen der Zyklonabscheider hängt von der Strömungsgeschwindigkeit der Luft ab. Je höher die Strömungsgeschwindigkeit ist, desto höher der Abscheidegrad. Allerdings steigt der mit der Strömungsgeschwindigkeit auch der Druckverlust im Abscheider.
