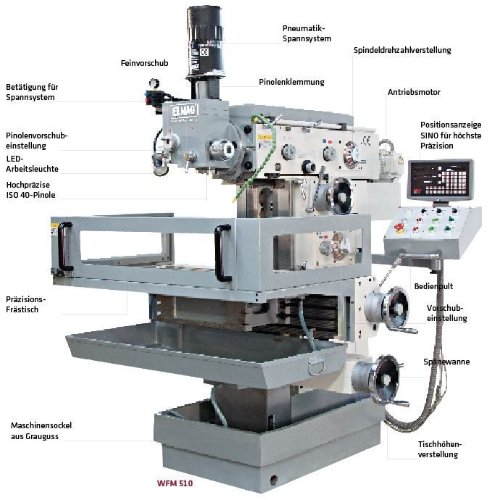

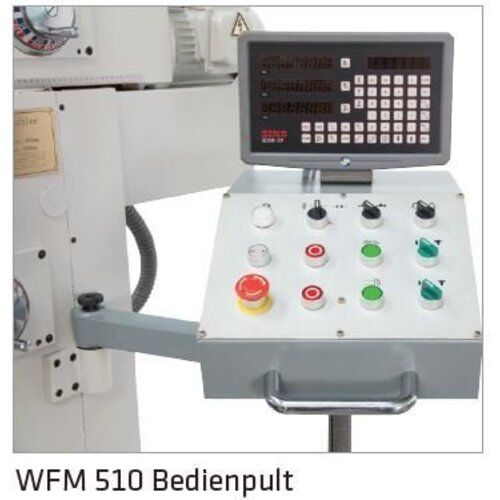

Ergonomie, Funktionalität und Vielseitigkeit zeichnen dieses Bearbeitungszentrum aus! Die groß dimensionierte und exakt verarbeitete Fräsmaschine ermöglicht Fräsarbeiten mit höhcster Präzision. Durch ihre serinemäßig überkomplette Ausstattung eignet sich die WFM 510 perfekt für Instandhaltung, Werkzeugbau, Formen-, Musterbau und Ausbildung.Die WFM 510 ist mit einem automatischen Pinolenvorschub und einer pneumatischen Werkzeugspanneinrichtung serienmäßig ausgestattet. Drei automatisch angetriebene Fräsachsen ermöglichen die Herstellung von Werkstücken mit höchster Oberflächenqualität.Der Maschinenkorpus in schwerer Gussausführung garantiert ein vibrationsarmes Arbeiten und hohe Genauigkeit. Für horizontale Fräsarbeiten kann der schwere Fräskopf weggeschwenkt werden. Das ergonomisch gefomte Bedienpult, inklusiv der integrierten digitalen Positionsanzeige SINO, ermöglicht Zustellungen im fünf tausendstel Bereich. der großzügig ausgeführte Frästisch mit einer Späneschutzeinhausung erlaubt Spezialanwendungen mit großen Teilapparaten, Rundtischen und Sonderspannmittel. Durch die Dosiervorrichtung der integrierten Kühlmitteleinrichtung werden lange Stanzeiten der Werkzeuge erreicht.
Serienausstattung
- Digitale Positionsanzeige SINO SDS6-3V- 2 Fräsdorne lang 35, 40 mm- 2 Kombi-Fräsdorne 22, 27 mm- 3 Reduzierhülsen MK 2, 3, 4- Spannzangenset 4, 5, 6, 8, 10, 12, 14, 16 mm mit Spannzangenfutter- Werkzeugsatz- Bedienungsanleitung / CE
- Automatikvorschub und Eilgang X/Y/Z
- Fräsleistung Ø 125 / 40 mm
- Kubatur 1.050 x 700 x 445 mm
- Spindelausladung 135-520 mm
- Tischweg X x Z 500 x 350 mm

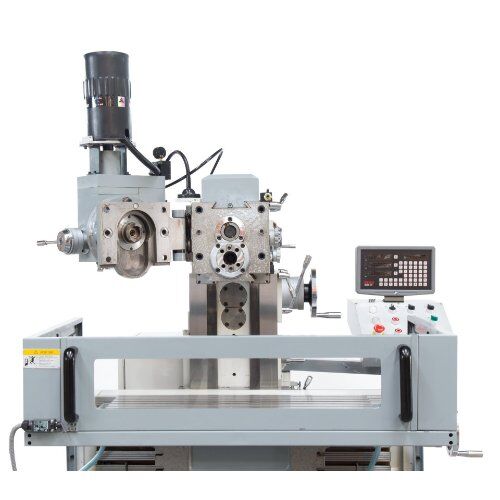

- Schwenkbarer Fräskopf ± 90°
- Einfache Umrüstung auf Horizontalfräse
- Antriebsmotor 3.000 W, 400 V
- Drehzahlbereich 40 - 2.000 UpM
- Rechts- und Linkslauf
- Frässpindeln mit Präzisionslager
- Anzugsspindel für hohe Sicherheit
- Leichtgängiger, präziser Kreuztischmit T-Nuten und Kühlmittelrinne
- Kreuztisch X/Z und Fräskopfschlitten Ymit 18 Vorschubstufen und Eilgang
- Zentralschmierung
- Integriertes Kühlmittelsystem mitRücklauf, Tank im Maschinensockel
- LED-Frästischbeleuchtung
- Mit digitaler Positionsanzeige SINO
alternative Produktnummer:
82124
EAN:
9004853821240
Hersteller:
ELMAG
Herstellerartikelnummer:
82124
Kreditorennummer:
400204
MPN:
82124
Ursprungsland:
CN
Zolltarifnummer:
84593900
Drehzahlbereich:
40 - 2.000 UpM
Motorleistung:
3.000 W
Höhe:
1.820 mm
Gewicht:
2.200 kg
Marke:
Elmag
Bohrleistung in Stahl:
50 mm
Drehzahlstufen:
18
Eilgänge X/Y/Z:
1.200 mm/min
Fräskopf Schwenkbereich:
± 90°
Fräsleistung Planfräser:
125 mm
Fräsleistung Schaftfräser:
40 mm
Frästischfläche:
800 x 400 mm
Frästischnuten / Breite x Abstand:
8 / 14 x 45 mm
Horizontalspindelabstand Tisch:
35 - 435 mm
Kubatur:
1.050x700x445 mm
Kühlmittelpumpe:
90 W
Länge x Breite:
1.500 x 2.100 mm
Netzanschluss:
400 / 50-60 V/Hz
Pinolenabstand Tisch:
0 - 400 mm
Pinolenhub:
60 mm
Spindelaufnahme (Drehspindel):
ISO 40
Spindelausladung:
135 - 520 mm
Tischweg X x Z:
500 x 350 mm
Verikaltischnuten / Breite x Abstand:
5 / 14 x 45 mm
Vertikaltischfläche:
950 x 250 mm
Vorschubantrieb:
1.500 W
Vorschübe X/Y/Z:
10 - 500 mm/min
Vorschubstufen X/Y/Z:
18
