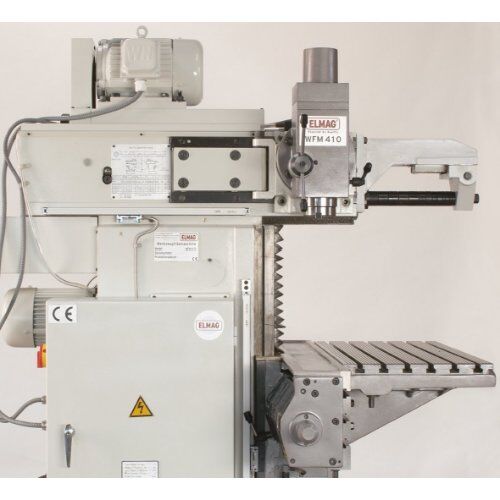

Hier schlägt das Herz des Werkzeugbauers höher: Besonders robustgebaute, verwindungssteife und vibrationsarme Fräsmaschinen in Industriequalität, speziell für den Werkzeug- und Formenbau.Das Hauptmerkmal der WFM-Modelle ist ihre Bauform mit angetriebenem Fräskopfschlitten und mit einem in der X- und Z-Achseangetriebenem Vertikaltisch. Dieser ist als Spannfläche für große Werk-stücke verwendbar. Für Standardanwendungen ist ein Frästisch aufgebaut,optional ist ein einstellbarer Schwenktisch erhältlich.Die WFM-Modelle sind mit Manuell-, Automatik- und Eilgangsvor-schüben in allen drei Achsen ausgestattet. Sie sind mit wenigen Hand-griffen von einer Vertikalfräse für Bohrwerkzeuge, Plan- und Schaftfräserzu einer Horiontalfräse für Scheiben- und Walzenstirnfräser umrüstbar.Alle Umrüstteile sind im Lieferumfang enthalten. Aufgrund höchster Präzision sind die WFM-Modelle bei Verwendungeines Teilapparates oder Rundtisches mit Tank im Maschinensockelund mit einer digitalen Positionsanzeige SINO ausgestattet. Modell-unterschiede bestehen im Drehzahl- und Leistungsbereich und beider Frästischgröße.
Serienausstattung
- Digitale Positionsanzeige SINO SDS6-3V- 4 Fräsdorne lang 16, 22, 27, 32 mm- 3 Reduzierhülsen MK 1, 2, 3- Spannzangenset 2, 3, 4, 5, 6, 8, 10, 12 mm mit Spannzangenfutter- Werkzeugsatz- Bedienungsanleitung / CE
- Automatikvorschub und Eilgang X/Y/Z
- Fräsleistung Ø 125 / 40 mm
- Kubatur 750 x 320 x 410 mm
- Spindelausladung 120-425 mm
- Tischweg X x Z 405 x 380 mm
- Schwenkbarer Fräskopf ±45°
- Einfache Umrüstung auf Horizontalfräse
- Antriebsmotor 2.200 W, 400 V
- Drehzahlbereich 40 - 2.000 UpM
- Rechts- und Linkslauf
- Frässpindeln mit Präzisionslager
- Anzugsspindel für hohe Sicherheit
- Leichtgängiger, präziser Kreuztisch mit T-Nuten und Kühlmittelrinne
- Kreuztisch X/Z und Fräskopfschlitten Ymit 12 Vorschubstufen und Eilgang
- Zentralschmierung
- Integriertes Kühlmittelsystem mit Rücklauf, Tank im Maschinensockel
- LED-Frästischbeleuchtung
- Mit digitaler Positionsanzeige SINO
alternative Produktnummer:
82138
EAN:
9004853821387
Hersteller:
ELMAG
Herstellerartikelnummer:
82138
Kreditorennummer:
400204
MPN:
82138
Ursprungsland:
CN
Zolltarifnummer:
84593900
Drehzahlbereich:
40 - 2.000 UpM
Motorleistung:
2.200 W
Höhe:
1.800 mm
Gewicht:
1.200 kg
Marke:
Elmag
Bohrleistung in Stahl:
50 mm
Drehzahlstufen:
18
Eilgänge X/Y/Z:
1.200 mm/min
Eilgangsantrieb X/Y/Z:
550 W
Fräskopf Schwenkbereich:
± 45°
Fräsleistung Planfräser:
125 mm
Fräsleistung Schaftfräser:
40 mm
Frästischfläche:
750 x 320 mm
Frästischnuten / Breite x Abstand:
5 / 14 x 63 mm
Horizontalspindelabstand Tisch:
85 - 445 mm
Kubatur:
750 x 320 x 410 mm
Kühlmittelpumpe:
90 W
Länge x Breite:
1.215 x 1.200 mm
Netzanschluss:
400 / 50-60 V/Hz
Pinolenabstand Tisch:
50 - 410 mm
Pinolenhub:
80 mm
Spindelaufnahme (Drehspindel):
ISO 40
Spindelausladung:
120 - 425 mm
Tischweg X x Z:
405 x 380 mm
Verikaltischnuten / Breite x Abstand:
3 / 14 x 63 mm
Vertikaltischfläche:
830 x 225 mm
Vorschubantrieb:
750 W
Vorschübe X/Y/Z:
10 - 380 mm/min
Vorschubstufen X/Y/Z:
12
