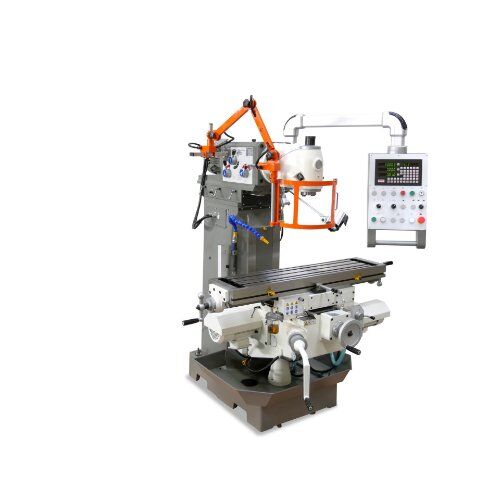

Der Schwenkkopf der UFM 125 ist in nahezu jedem Winkel einstellbar und ermöglicht neben normalen Plan- und Schaftfräsarbeiten eine Bearbeitung von Passflächen und -nuten in schwierigerräumlicher Lage.Für das Planfräsen großer Werkstücksflächen ist die Maschinemit wenigen Handgriffen (Horizontalspindel am Schwenkkopf) zu einer Horizontalfräse umrüstbar. Dank der hohen Antriebsleistung von 2.200 Watt ist dieMaschine für Planfräserdurchmesser bis 125 mm geeignet.Die Maschine ist mit einem Kreuztisch-Automatikvorschub der X- und Y-Achse und einem Eilgang der Z-Achse für rasche Tisch-positionierung ausgestattet. 11 Drehzahlstufen und 9Vorschubstufen bieten ausreichend Spielraum für eine Optimierung derSchnittgeschwindigkeit.Sehr vorteilhaft sind eine Zentralschmierung der Führungsbahnen fürrasche Verfügbarkeit und ein Kühlmittelsystem mit Tank im Maschinen-sockel. Die UFM 125 ist ideal für die Einzel- und Kleinserienverarbeitunggeeignet.
Serienausstattung
Digitale Positionsanzeige SINO SDS6-3VSpannzangenset 4, 5, 6, 8, 10, 12, 14 und 16 mm mit SpannzangenfutterWerkzeugsatzBedienungsanleitung / CE
- Automatikvorschub X/Y/Z
- Fräsleistung Ø 125/40 mm
- Kubatur 1.120 x 260 x 500 mm
- Spindelausladung 60-500 mm
- Tischweg 600x300 mm
- Schwenkbarer Fräskopf ±180°
- Einfache Umrüstung auf Horizontalfräse
- Antriebsmotor 2.200 W
- Großer Drehzahlbereich
- Rechts- und Linkslauf
- Frässpindeln mit Präzisionslager
- Anzugsspindeln für hohe Sicherheit
- Frässpindelschutzabdeckung
- Leichtgängiger, präziser Kreuztisch mit T-Nuten und Kühlmittelrinne
- Kreuztisch X- und Y-Achse mit 9 Vorschubstufen
- Kreuztisch-Z-Achse mit Antrieb
- Zentralschmierung
- Integriertes Kühlmittelsystem mit Rücklauf, Tank im Maschinensockel
- LED-Frästischbeleuchtung
- Mit digitaler Positionsanzeige SINO
alternative Produktnummer:
82133
EAN:
9004853821332
Hersteller:
ELMAG
Herstellerartikelnummer:
82133
Kreditorennummer:
400204
MPN:
82133
Ursprungsland:
CN
Zolltarifnummer:
84592900
Motorleistung:
2.200 W
Höhe:
1.730 mm
Gewicht:
1.480 kg
Marke:
Elmag
Drehzahlbereich horizontal:
45 - 1.660 UpM
Drehzahlbereich vertikal:
45 - 1.660 UpM
Drehzahlstufen horizontal:
11
Drehzahlstufen vertikal:
11
Eilgang X/Y:
-
Fräskopf Schwenkbereich:
± 180°
Fräsleistung Planfräser:
125 mm
Fräsleistung Schaftfräser:
40 mm
Frästischfläche:
1.120 x 260 mm
Frästischhub:
420 mm
Horizontalspindelabstand Tisch:
40 - 470 mm
Kubatur:
1.120 x 260 x 500 mm
Kühlmittelpumpe:
90 W
Länge x Breite:
1.655 x 1.325 mm
Netzanschluss:
400 / 50-60 V/Hz
Pinolenabstand Tisch:
80 - 500 mm
Spindelaufnahme (Drehspindel):
ISO 40
Spindelausladung:
60 - 500 mm
Tischweg X x Y:
600 x 300 mm
T-Nuten / Breite x Abstand:
5 / 14 x 50 mm
Vorschub Z:
1.200 mm/min
Vorschubantrieb X/Y:
550 W
Vorschubantrieb Z:
750 W
Vorschübe X/Y:
24 - 402 mm/min
Vorschubstufen X/Y:
9
