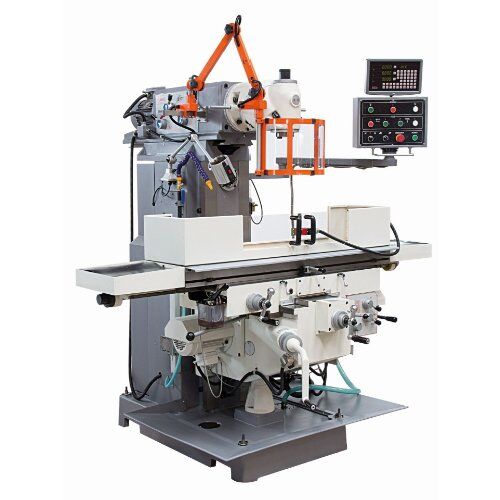

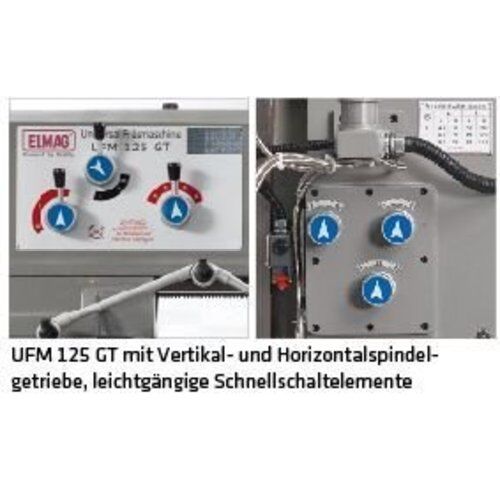

Der Schwenkkopf der UFM 125 GT ist in nahezu jedem Winkel einstellbar und ermöglicht neben normalen Plan- und Schaftfräsarbeiten eine Bearbeitung von Passflächen und -nuten in schwierigerräumlicher Lage.Für das Planfräsen großer Werkstücksflächen ist die Maschinemit wenigen Handgriffen (Horizontalspindel an der Maschinensäule) zu einer Horizontalfräse umrüstbar. Dank der hohen Antriebsleistung von 3.000 Watt ist dieMaschine für Planfräserdurchmesser bis 150 mm geeignet.Die Maschine ist mit einem Kreuztisch-Automatikvorschub der X- und Y-Achse und einem Eilgang der Z-Achse für rasche Tisch-positionierung ausgestattet. 11 (12) Drehzahlstufen und 8Vorschubstufen bieten ausreichend Spielraum für eine Optimierung derSchnittgeschwindigkeit.Sehr vorteilhaft sind eine Zentralschmierung der Führungsbahnen fürrasche Verfügbarkeit und ein Kühlmittelsystem mit Tank im Maschinen-sockel. Für den durchgehenden Dauerbetrieb und für größere Werkstücke wird aufgrund der robusteren Bauweise und des größeren Kreuztisches das Modell UFM 125 GT empfohlen.
Serienausstattung
Digitale Positionsanzeige SINO SDS6-3VSpannzangenset 4, 5, 6, 8, 10, 12, 14 und 16 mm mit SpannzangenfutterWerkzeugsatzBedienungsanleitung / CE
- Automatikvorschub X/Y/Z
- Fräsleistung Ø 150/50 mm
- Kubatur 1.320 x 320 x 650 mm
- Spindelausladung 200-760 mm
- Tischweg 1.000x290 mm
- Schwenkbarer Fräskopf +-180°
- Einfache Umrüstung auf Horizontalfräse
- Antriebsmotor 3.000 W
- Großer Drehzahlbereich
- Rechts- und Linkslauf
- Frässpindeln mit Präzisionslager
- Anzugsspindeln für hohe Sicherheit
- Frässpindelschutzabdeckung
- Leichtgängiger, präziser Kreuztisch mit T-Nuten und Kühlmittelrinne

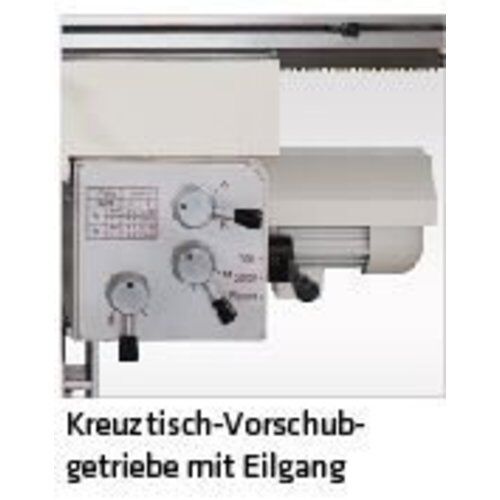

- Kreuztisch X- und Y-Achse mit 8 Vorschubstufen
- Kreuztisch-Z-Achse mit Antrieb
- Zentralschmierung
- Integriertes Kühlmittelsystem mit Rücklauf, Tank im Maschinensockel
- LED-Frästischbeleuchtung

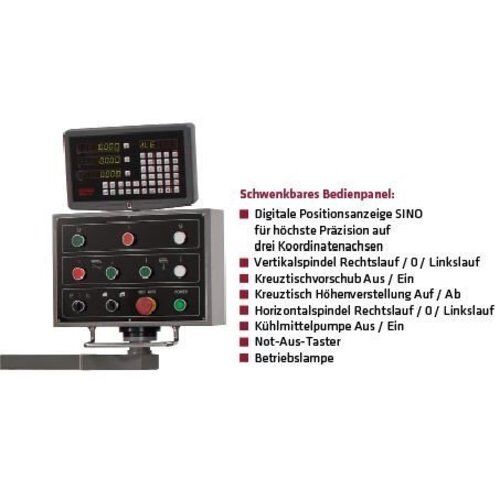

- Mit digitaler Positionsanzeige SINO
alternative Produktnummer:
82139
EAN:
9004853821394
Hersteller:
ELMAG
Herstellerartikelnummer:
82139
Kreditorennummer:
400204
MPN:
82139
Ursprungsland:
CN
Zolltarifnummer:
84592900
Motorleistung:
3.000 W
Höhe:
1.994 mm
Gewicht:
2.000 kg
Marke:
Elmag
Drehzahlbereich horizontal:
40 - 1.300 UpM
Drehzahlbereich vertikal:
45 - 1.660 UpM
Drehzahlstufen horizontal:
12
Drehzahlstufen vertikal:
11
Eilgang X/Y:
Ja
Fräskopf Schwenkbereich:
± 180°
Fräsleistung Planfräser:
150 mm
Fräsleistung Schaftfräser:
50 mm
Frästischfläche:
1.320 x 320 mm
Frästischhub:
450 mm
Horizontalspindelabstand Tisch:
20 - 470 mm
Kubatur:
1.320 x 320 x 650 mm
Kühlmittelpumpe:
90 W
Länge x Breite:
2.020 x 1.710 mm
Netzanschluss:
400 / 50-60 V/Hz
Pinolenabstand Tisch:
200 - 650 mm
Spindelaufnahme (Drehspindel):
ISO 40
Spindelausladung:
200 x 760 mm
Tischweg X x Y:
1.000 x 290 mm
T-Nuten / Breite x Abstand:
5 / 14 x 63 mm
Vorschub Z:
400 mm/min
Vorschubantrieb X/Y:
550 W
Vorschubantrieb Z:
750 W
Vorschübe X/Y:
20 - 360 mm/min
Vorschubstufen X/Y:
8
