Das Modell PROFI 1000/180 HD ist eine robuste, mittelschwere Leit-und Zugspindeldrehmaschine mit schwerem, SchwingungsdämpfendemGraugusssockel und Maschinenbett.Die dank Präzisionslagerung und 1.200 kg Gewicht besonders laufruhigeMaschine ist für den anspruchsvollen Dauerbetrieb konzipiert. Sie ermöglicht eine Drehgrößenfertigung über Schlitten bis Ø 210 x 1.000mm. Der maximale Drehdurchmesser beträgt 360 mm. Nach Ausbauder Maschinebrücke ist die Fertigung von Werkstücken bis Ø 508 mmmöglich. Ideal auch der extra große Spindelbohrungsdurchmesser von40 mm.Die PROFI 1000/180 HD wird durch einen 2.400 Watt-Motor angetrieben,bietet 12 Drehzahl- und 42 Vorschubstufen sowie 128 Gewindesteigungen.Eine mechanische Spindelbremse sorgt für raschen Spindelstopp und trägtzu guten Leistungszahlen bei. Der Tank und die Pumpe eines Kühlmittelsystems sind im Maschinensockel integriert. Optimale Sicherheit bieten ein Positionsanschlag gegen Drehfutterkollision, ein Drehfutterschutz mit Sicherheitsschalter, ein Überlastschutz der Vorschübe, ein Nullspannungsauslöser als Schutz vor selbsttätigem Wiederanlauf nach Stromausfall und ein Not-Aus-Taster.Für höchste Präzision und einen effizienten Serieneinsatz der Maschine werden eine digitale Positionsanzeige von SINO und die Verwendung eines Schnellwechsel-Stahlhalter-Sets empfohlen. Beides ist optionalerhältlich.
Serienausstattung

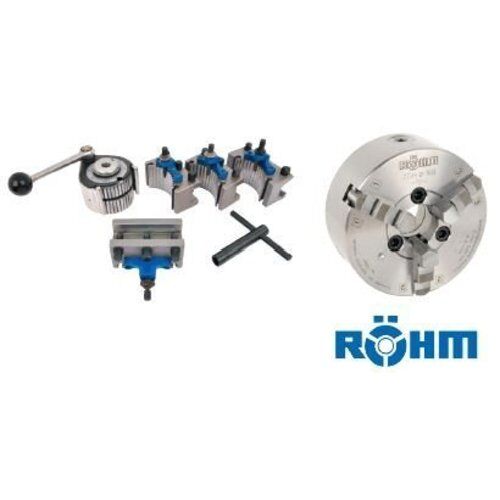

- RÖHM-Dreibacken-Drehfutter Ø 160 mm- Vierbacken-Planscheibenfutter Ø 200 mm- Aufspannscheibe Ø 320 mm- 2 Zentrierspitzen feststehend- Mitlaufende Körnerspitze MK 3- Mitlauflünette- Stehlünette- Schnellwechsel-Stahlhalter-Set ME- Gewindeuhr und Wechselrädersatz- Halogen-Maschinenlampe- Not-Aus-Taster / Nullspannungsauslöser- Drehfutterschutz mit Sicherheitsschalter- Untergestell / Spänewanne / Spritzwand- Werkzeugsatz / Bedienungsanleitung / CE
Sonderzubehör
- Wendeplatten-Drehmeißel-Satz 16 x 16 mm, 7-teilig- Wendeplatten-Satz 7-teilig für Drehmeißel-Satz 16 x 16 mm- Drehmeißel-Satz „Camlock“ 16 x 16 mm, 7-teilig- Abstechhalter 16 x 16 mm, Länge 125 mm- Messer zu Abstechhalter 16 x 16 mm

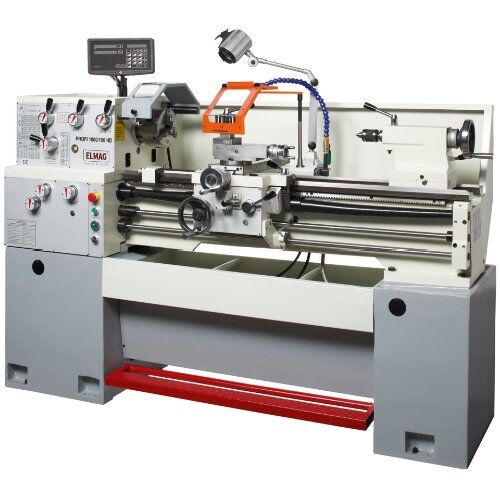

ELMAG Universal-Drehmaschine PROFI 1000/180 HD, inkl. RÖHM-Drehfutter
alternative Produktnummer:
88170
Herstellerartikelnummer:
88170
Zolltarifnummer:
84581900
Drehdurchmesser ohne Brücke:
508 mm
Drehdurchmesser über Bett:
360 mm
Drehdurchmesser über Schlitten:
210 mm
Drehfutteraufnahme:
D1 - 4
Drehmeißelquerschnitt, max.:
16 x 16 mm
Gewindemaß metrisch:
(37) 0,4 - 7 mm
Längsvorschübe:
(42) 0,043-0,653 mm/U
Leitspindeldurchmesser:
22 mm
Leitspindelsteigung:
4 mm
metrische Modulgewinde:
(23) 0,45 - 7,5 mm
Netzanschluss:
400 / 50 - 60 V/Hz
Pinolendurchmesser:
45 mm
Quervorschübe:
(42) 0,024-0,359 mm/U
Spindelaufnahme (Drehspindel):
MK 5
Zoll Modulgewinde, Gänge G:
(40) 4 - 112 G/'
Zollgewinde, Gänge G:
(28) 4 - 56 G/'
