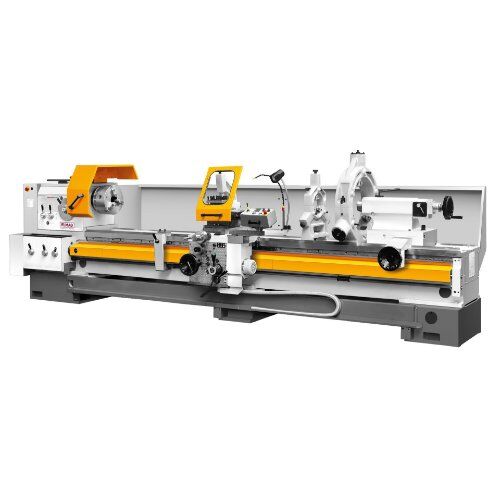

Unsere universellen Drehmaschinen und Drehmaschinen mit stufenloser Drehzahlregelung der Serie PREMIUM CU haben vielfältige Features und Zubehör für Kunden in den verschiedensten Branchen.Die Serie PREMIUM CU ermöglicht eine genaue Abstimmung der Schnittgeschwindigkeit auf Werkstoff und Drehdurchmesser - besonders vorteilhaft bei Nichteisenmetallen, Kunststoffen und für die perfekte Oberfläche bei Präzisionsteilen und Passungen.Interessante Besonderheiten stellen die an den Werkzeugschlitten angebauten R/L-Steuereinheiten dar, durch die auf einfache Weise der Rechts- oder Linkslauf der Drehspindel angesteuert wird. Sie ersetzen die bei Universaldrehmaschinen üblichen Schaltwellen.Effizientes Handling bieten elektromechanische Spindelbremsen für superschnellen Drehspindelstopp. Die Leitspindeln sind mit einem Überlastschutz ausgestattet.
Serienausstattung

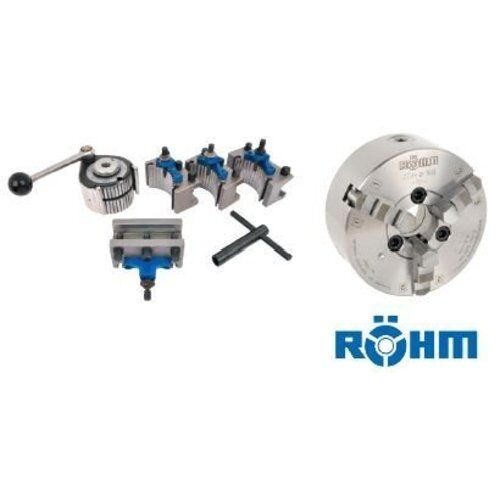

- RÖHM Dreibacken-Drehfutter Ø 380 mm- Schnellwechsel-Stahlhalter-Set, 5-teilig- Halogen-Maschinenlampe- Not-Aus-Taster / Nullspannungsauslöser- Drehfutterschutz mit Sicherheitsschalter- Werkzeugschlitten mit Spritzschutz- Untergestell / Spänewanne / Spritzwand- Werkzeugsatz / Bedienungsanleitung / CE
Optional erhältliches Sonderzubehör:
- Mitlauflünette- Stehlünette- Stehlünette mit Kugellagerführung- Planscheibe- 4-Backen Planscheibenfutter
- Standards Serie PREMIUM CU:
- Schweres Grauguss-Maschinenbett, gute Schwingungsdämpfung
- Demontierbare Brücke
- Prismenführungen
- Drehspindel gehärtet und präzisionsgeschliffen, hohe Rundlaufgenauigkeit, einstellbare Präzisionslager
- Laufruhiges Drehspindel- und Vorschubgetriebe mit Ölbad
- Zahnräder aus Chromnickelstahl, gehärtet und präzisionsgeschliffen
- Vorschubumkehrschaltung
- Abgedeckte Trapezgewinde-Leitspindel, gehärtet, präzisionsgeschliffen
- Werkzeugschlitten mit Schlossmutter
- Präzise Schlittenführungen, einstellbar
- Massiver Reitstock mit Kegeldrehverschiebung
- Drehmaschinengenauigkeit nach DIN
alternative Produktnummer:
88664
EAN:
9004853886645
Hersteller:
ELMAG
Herstellerartikelnummer:
88664
Kreditorennummer:
400204
MPN:
88664
Ursprungsland:
BG
Zolltarifnummer:
84581900
Motorleistung:
15.000 W
Gewicht:
6.080 kg
Marke:
Elmag
Drehdurchmesser ohne Brücke:
950 mm
Drehdurchmesser über Bett:
760 mm
Drehdurchmesser über Schlitten:
520 mm
Drehfutteraufnahme:
DIN 55027 Nr. 11
Drehmeißelquerschnitt, max.:
45 x 45 mm
Drehzahlbereich 1, stufenlos:
7 - 42 UpM
Drehzahlbereich 2, stufenlos:
28 - 170 UpM
Drehzahlbereich 3, stufenlos:
165 - 1.015 UpM
Gewindemaß metrisch:
(76) 0,5 - 180 mm
Höhe (gesamt):
1.600 mm
Länge (gesamt):
6.970 mm
Längsvorschübe:
(150) 0,039 - 18 mm/U
Maschinenbettbreite:
560 mm
metrische Modulgewinde:
(76) 0,125 - 45 mm
Netzanschluss:
400/50-60 V/Hz
Oberschlittenweg:
150 mm
Pinolenaufnahme:
MK 6
Pinolendurchmesser:
105 mm
Pinolenweg:
225 mm
Querschlittenweg:
410 mm
Quervorschübe:
(150) 0,02 - 9 mm/U
Spindelaufnahme (Drehspindel):
140 mm
Spindelbohrung:
132 mm
Spitzenweite:
5.000 mm
Zoll Modulgewinde, Gänge G:
(76) 240 - 2/3 G/'
Zollgewinde, Gänge G:
(76) 60 - 1/6 G/'
