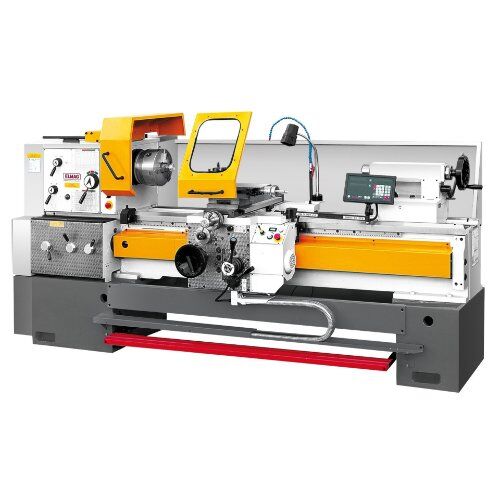

Unsere universellen Drehmaschinen und Drehmaschinen mit stufenloser Drehzahlregelung der Serie PREMIUM CU haben vielfältige Features und Zubehör für Kunden in den verschiedensten Branchen.Die Serie PREMIUM CU ermöglicht eine genaue Abstimmung der Schnittgeschwindigkeit auf Werkstoff und Drehdurchmesser - besonders vorteilhaft bei Nichteisenmetallen, Kunststoffen und für die perfekte Oberfläche bei Präzisionsteilen und Passungen.Interessante Besonderheiten stellen die an den Werkzeugschlitten angebauten R/L-Steuereinheiten dar, durch die auf einfache Weise der Rechts- oder Linkslauf der Drehspindel angesteuert wird. Sie ersetzen die bei Universaldrehmaschinen üblichen Schaltwellen.Effizientes Handling bieten elektromechanische Spindelbremsen für superschnellen Drehspindelstopp. Die Leitspindeln sind mit einem Überlastschutz ausgestattet.
Serienausstattung

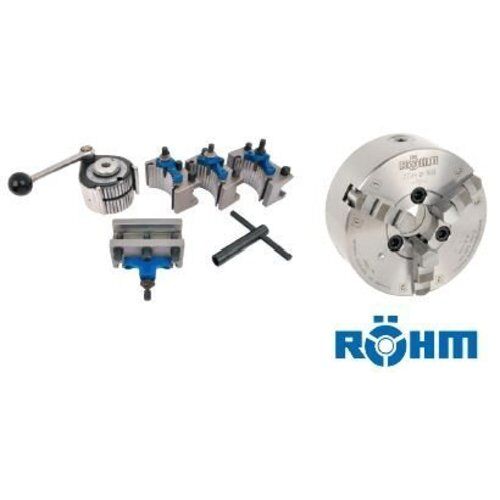

- RÖHM Dreibacken-Drehfutter Ø 250 mm- Schnellwechsel-Stahlhalter-Set, 5-teilig- Halogen-Maschinenlampe- Not-Aus-Taster / Nullspannungsauslöser- Drehfutterschutz mit Sicherheitsschalter- Werkzeugschlitten mit Spritzschutz- Untergestell / Spänewanne / Spritzwand- Werkzeugsatz / Bedienungsanleitung / CE
Optional erhältliches Sonderzubehör:
- Mitlauflünette- Stehlünette- Stehlünette mit Kugellagerführung- Planscheibe- 4-Backen Planscheibenfutter
- Standards Serie PREMIUM CU:
- Schweres Grauguss-Maschinenbett, gute Schwingungsdämpfung
- Demontierbare Brücke
- Prismenführungen
- Drehspindel gehärtet und präzisionsgeschliffen, hohe Rundlaufgenauigkeit, einstellbare Präzisionslager
- Laufruhiges Drehspindel- und Vorschubgetriebe mit Ölbad
- Zahnräder aus Chromnickelstahl, gehärtet und präzisionsgeschliffen
- Vorschubumkehrschaltung
- Abgedeckte Trapezgewinde-Leitspindel, gehärtet, präzisionsgeschliffen
- Werkzeugschlitten mit Schlossmutter
- Präzise Schlittenführungen, einstellbar
- Massiver Reitstock mit Kegeldrehverschiebung
- Drehmaschinengenauigkeit nach DIN
alternative Produktnummer:
88682
EAN:
9004853886829
Hersteller:
ELMAG
Herstellerartikelnummer:
88682
Kreditorennummer:
400204
MPN:
88682
Ursprungsland:
BG
Zolltarifnummer:
84581900
Motorleistung:
11.000 W
Gewicht:
2.950 kg
Marke:
Elmag
Drehdurchmesser ohne Brücke:
700 mm
Drehdurchmesser über Bett:
500 mm
Drehdurchmesser über Schlitten:
300 mm
Drehfutteraufnahme:
DIN 55027 Nr. 8
Drehmeißelquerschnitt, max.:
32 x 32 mm
Drehzahlbereich 1, stufenlos:
25 - 100 UpM
Drehzahlbereich 2, stufenlos:
100 - 400 UpM
Drehzahlbereich 3, stufenlos:
500 - 2.000 UpM
Gewindemaß metrisch:
(64) 0,5 - 120 mm
Höhe (gesamt):
1.400 mm
Länge (gesamt):
3.600 mm
Längsvorschübe:
(120) 0,04 - 12 mm/U
Maschinenbettbreite:
400 mm
metrische Modulgewinde:
(64) 0,125 - 30 mm
Netzanschluss:
400/50-60 V/Hz
Oberschlittenweg:
130 mm
Pinolenaufnahme:
MK 5
Pinolendurchmesser:
90 mm
Pinolenweg:
230 mm
Querschlittenweg:
315 mm
Quervorschübe:
(120) 0,02 - 6 mm/U
Spindelaufnahme (Drehspindel):
80 mm
Spindelbohrung:
72 mm
Spitzenweite:
2.000 mm
Zoll Modulgewinde, Gänge G:
(64) 240 - 1 G/'
Zollgewinde, Gänge G:
(64) 60 - 1/4 G/'
