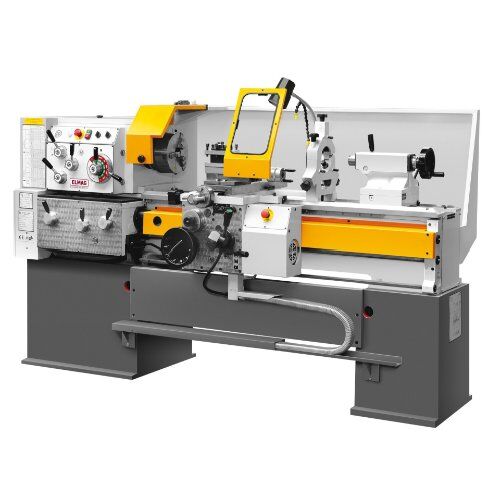

Unsere universellen Drehmaschinen und Drehmaschinen mit stufenloser Drehzahlregelung der Serie PREMIUM CU haben vielfältige Features und Zubehör für Kunden in den verschiedensten Branchen.Die Serie PREMIUM CU ermöglicht eine genaue Abstimmung der Schnittgeschwindigkeit auf Werkstoff und Drehdurchmesser - besonders vorteilhaft bei Nichteisenmetallen, Kunststoffen und für die perfekte Oberfläche bei Präzisionsteilen und Passungen.Interessante Besonderheiten stellen die an den Werkzeugschlitten angebauten R/L-Steuereinheiten dar, durch die auf einfache Weise der Rechts- oder Linkslauf der Drehspindel angesteuert wird. Sie ersetzen die bei Universaldrehmaschinen üblichen Schaltwellen.Effizientes Handling bieten elektromechanische Spindelbremsen für superschnellen Drehspindelstopp. Die Leitspindeln sind mit einem Überlastschutz ausgestattet.
Serienausstattung

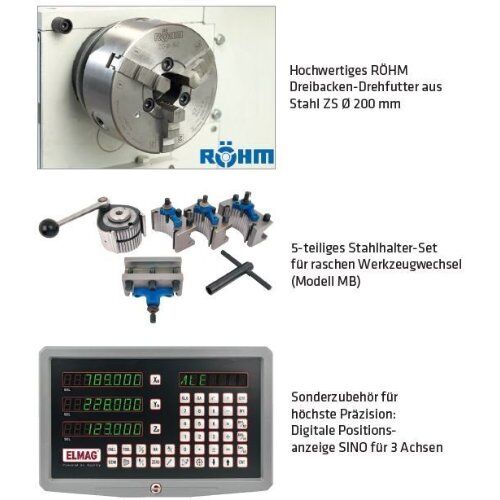

- RÖHM Dreibacken-Drehfutter Ø 200 mm- Schnellwechsel-Stahlhalter-Set, 5-teilig- Halogen-Maschinenlampe- Not-Aus-Taster / Nullspannungsauslöser- Drehfutterschutz mit Sicherheitsschalter- Werkzeugschlitten mit Spritzschutz- Untergestell / Spänewanne / Spritzwand- Werkzeugsatz / Bedienungsanleitung / CE
Sonderzubehör
- Mitlauflünette- Stehlünette- Stehlünette mit Kugellagerführung- Planscheibe- 4-Backen Planscheibenfutter
- Standards Serie PREMIUM CU:
- Schweres Grauguss-Maschinenbett, gute Schwingungsdämpfung
- Demontierbare Brücke
- Prismenführungen
- Drehspindel gehärtet und präzisionsgeschliffen, hohe Rundlaufgenauigkeit, einstellbare Präzisionslager
- Laufruhiges Drehspindel- und Vorschubgetriebe mit Ölbad
- Zahnräder aus Chromnickelstahl, gehärtet und präzisionsgeschliffen
- Vorschubumkehrschaltung

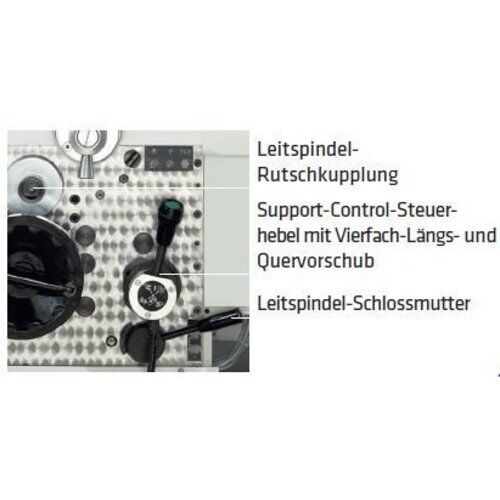

- Abgedeckte Trapezgewinde-Leitspindel, gehärtet, präzisionsgeschliffen
- Werkzeugschlitten mit Schlossmutter
- Präzise Schlittenführungen, einstellbar
- Massiver Reitstock mit Kegeldrehverschiebung
- Drehmaschinengenauigkeit nach DIN
alternative Produktnummer:
88621
EAN:
9004853886218
Hersteller:
ELMAG
Herstellerartikelnummer:
88621
Kreditorennummer:
400204
MPN:
88621
Ursprungsland:
BG
Zolltarifnummer:
84581900
Drehzahl:
50 - 2.240 UpM
Motorleistung:
4.000 W
Gewicht:
1.700 kg
Marke:
Elmag
Drehdurchmesser ohne Brücke:
550 mm
Drehdurchmesser über Bett:
400 mm
Drehdurchmesser über Schlitten:
235 mm
Drehfutteraufnahme:
DIN 55027 Nr. 6
Drehmeißelquerschnitt, max.:
25 x 25 mm
Drehzahlstufen:
12
Gewindemaß metrisch:
(40) 0,25 - 7,5 mm
Höhe (gesamt):
1.330 mm
Länge (gesamt):
2.850 mm
Längsvorschübe:
(80) 0,0015 - 0,6 mm/U
Maschinenbettbreite:
320 mm
metrische Modulgewinde:
(40) 0,0625 - 1,875 mm
Netzanschluss:
400 / 50-60 V/Hz
Oberschlittenweg:
110 mm
Pinolenaufnahme:
MK 4
Pinolendurchmesser:
50 mm
Pinolenweg:
100 mm
Querschlittenweg:
235 mm
Quervorschübe:
(80) 0,0075 - 0,3 mm/U
Spindelaufnahme (Drehspindel):
MK 6
Spindelbohrung:
52 mm
Spitzenweite:
1.500 mm
Zoll Modulgewinde, Gänge G:
(40) 480 - 16 G/'
Zollgewinde, Gänge G:
(40) 120 - 4 G/'
