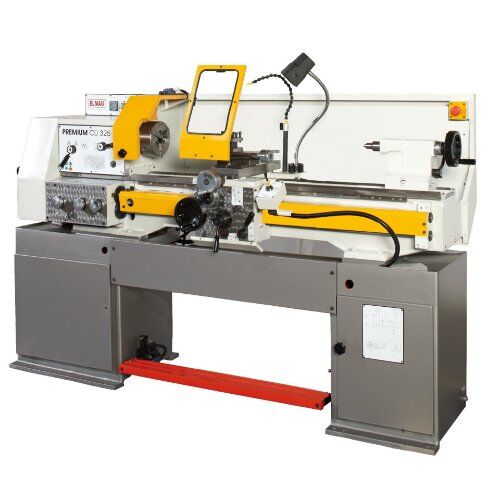

Die neue PREMIUM CU 325 RD-Vario mit stufenloser Vario-Speed-Drehzahlregelung und digitaler Drehzahlanzeige ermöglicht einer genaue Abstimmung der Schnittgeschwindigkeit auf Werkstoff undDrehdurchmesser - besonders vorteilhaft bei Nichteisenmetallen, Kunststoffen und für die perfekte Oberfläche bei Präzisionsteilen und Passungen.Die CU 325 RD wird durch einen 2.200 Watt-Motor angetrieben undliefert aus zwei Drehzahlbereichen 85 - 405 und 470 - 2.200 UpM.Die Maschine bietet einen maximalen Drehdurchmesser von 325 mm,eine Drehgröße über Schlitten von Ø 190 x 1.000 mm und eine Spindel-bohrung Ø 32 mm (3/4 Zoll Stangenmaterial Ø 26,9 mm).Eine interessante Besonderheit stellt die am Werkzeugschlittenangebaute R/L-Steuereinheit dar, durch die auf einfache Weise der Rechts- oder Linkslauf der Drehspindel angesteuert wird. Sie ersetzt die bei Universaldrehmaschinen übliche Schaltwelle.Effizientes Handling bietet eine elektromechanische Spindelbremse für superschnellen Drehspindelstopp. Die Leitspindel ist mit einemÜberlastschutz ausgestattet.Die PREMIUM CU 325 RD wird mit einem hochwertigen RÖHM-Spannfutter Ø 160 mm und mit einem Schnellwechsel-Stahlhalterfür raschen Drehmesserwechsel geliefert.
Serienausstattung

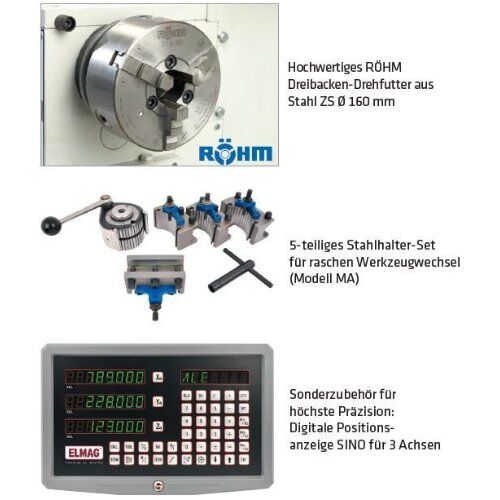

- RÖHM Dreibacken-Drehfutter Ø 160 mm- Schnellwechsel-Stahlhalter-Set, 5-teilig- Halogen-Maschinenlampe- Not-Aus-Taster / Nullspannungsauslöser- Drehfutterschutz mit Sicherheitsschalter- Werkzeugschlitten mit Spritzschutz- Untergestell / Spänewanne / Spritzwand- Werkzeugsatz / Bedienungsanleitung / CE
Optional erhältliches Sonderzubehör:
- Mitlauflünette- Stehlünette- Stehlünette mit Kugellagerführung- Planscheibe- 4-Backen Planscheibenfutter
- Standards Serie PREMIUM CU:
- Schweres Grauguss-Maschinenbett, gute Schwingungsdämpfung
- Demontierbare Brücke
- Prismenführungen
- Drehspindel gehärtet und präzisionsgeschliffen, hohe Rundlaufgenauigkeit, einstellbare Präzisionslager
- Laufruhiges Drehspindel- und Vorschubgetriebe mit Ölbad
- Zahnräder aus Chromnickelstahl, gehärtet und präzisionsgeschliffen
- Vorschubumkehrschaltung
- Abgedeckte Trapezgewinde-Leitspindel, gehärtet, präzisionsgeschliffen
- Werkzeugschlitten mit Schlossmutter
- Präzise Schlittenführungen, einstellbar
- Massiver Reitstock mit Kegeldrehverschiebung
- Drehmaschinengenauigkeit nach DIN
alternative Produktnummer:
88601
EAN:
9004853886010
Hersteller:
ELMAG
Herstellerartikelnummer:
88601
Kreditorennummer:
400204
MPN:
88601
Ursprungsland:
BG
Zolltarifnummer:
84581900
Motorleistung:
2.200 W
Gewicht:
770 kg
Marke:
Elmag
Drehdurchmesser ohne Brücke:
440 mm
Drehdurchmesser über Bett:
325 mm
Drehdurchmesser über Schlitten:
190 mm
Drehfutteraufnahme:
(DIN 55027) Nr. 5
Drehmeißelquerschnitt, max.:
16 x 16 mm
Drehzahlbereich 1, stufenlos:
85 - 405 UpM
Drehzahlbereich 2, stufenlos:
470 - 2.200 UpM
Gewindemaß metrisch:
(48) 0,1 - 28 mm
Höhe (gesamt):
1.300 mm
Länge (gesamt):
2.150 mm
Längsvorschübe:
(48) 0,006 - 1,77 mm/U
Maschinenbettbreite:
200 mm
metrische Modulgewinde:
(19) 0,1 - 1,75 mm
Netzanschluss:
400 / 50 - 60 V/Hz
Oberschlittenweg:
95 mm
Pinolenaufnahme:
MK 3
Pinolendurchmesser:
40 mm
Pinolenweg:
100 mm
Querschlittenweg:
150 mm
Quervorschübe:
(48) 0,003 - 0,885 mm/U
Spindelaufnahme (Drehspindel):
MK 4
Spindelbohrung:
32 mm
Spitzenweite:
1.000 mm
Zoll Modulgewinde, Gänge G:
(19) 70 - 4 G/'
Zollgewinde, Gänge G:
(53) 75 - 2,5 G/'
