Unsere universellen Drehmaschinen und Drehmaschinen mit stufenloser Drehzahlregelung der Serie PREMIUM CU haben vielfältige Features und Zubehör für Kunden in den verschiedensten Branchen.Die Serie PREMIUM CU ermöglicht eine genaue Abstimmung der Schnittgeschwindigkeit auf Werkstoff und Drehdurchmesser - besonders vorteilhaft bei Nichteisenmetallen, Kunststoffen und für die perfekte Oberfläche bei Präzisionsteilen und Passungen.Interessante Besonderheiten stellen die an den Werkzeugschlitten angebauten R/L-Steuereinheiten dar, durch die auf einfache Weise der Rechts- oder Linkslauf der Drehspindel angesteuert wird. Sie ersetzen die bei Universaldrehmaschinen üblichen Schaltwellen.Effizientes Handling bieten elektromechanische Spindelbremsen für superschnellen Drehspindelstopp. Die Leitspindeln sind mit einem Überlastschutz ausgestattet.
Serienausstattung

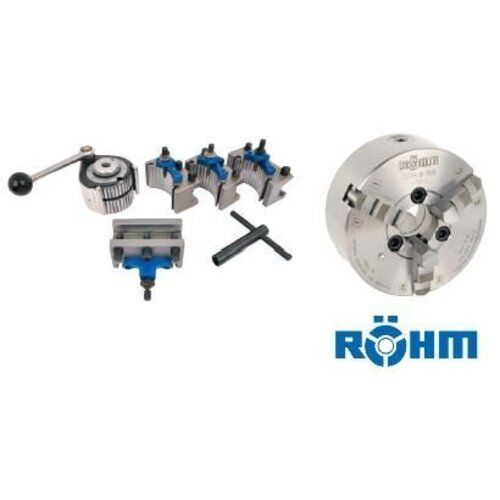

- RÖHM Dreibacken-Drehfutter Ø 660 mm- Schnellwechsel-Stahlhalter-Set, 5-teilig- Halogen-Maschinenlampe- Not-Aus-Taster / Nullspannungsauslöser- Drehfutterschutz mit Sicherheitsschalter- Werkzeugschlitten mit Spritzschutz- Untergestell / Spänewanne / Spritzwand- Werkzeugsatz / Bedienungsanleitung / CE
Optional erhältliches Sonderzubehör:
- Mitlauflünette- Stehlünette- Stehlünette mit Kugellagerführung- Planscheibe- 4-Backen Planscheibenfutter
- Standards Serie PREMIUM CU:
- Schweres Grauguss-Maschinenbett, gute Schwingungsdämpfung
- Demontierbare Brücke
- Prismenführungen
- Drehspindel gehärtet und präzisionsgeschliffen, hohe Rundlaufgenauigkeit, einstellbare Präzisionslager
- Laufruhiges Drehspindel- und Vorschubgetriebe mit Ölbad
- Zahnräder aus Chromnickelstahl, gehärtet und präzisionsgeschliffen
- Vorschubumkehrschaltung
- Abgedeckte Trapezgewinde-Leitspindel, gehärtet, präzisionsgeschliffen
- Werkzeugschlitten mit Schlossmutter
- Präzise Schlittenführungen, einstellbar
- Massiver Reitstock mit Kegeldrehverschiebung
- Drehmaschinengenauigkeit nach DIN
alternative Produktnummer:
88696
EAN:
9004853886966
Hersteller:
ELMAG
Herstellerartikelnummer:
88696
Kreditorennummer:
400204
MPN:
88696
Ursprungsland:
BG
Zolltarifnummer:
84581900
Motorleistung:
30.000 W
Gewicht:
8.450 kg
Marke:
Elmag
Drehdurchmesser ohne Brücke:
1500 mm
Drehdurchmesser über Bett:
1320 mm
Drehdurchmesser über Schlitten:
940 mm
Drehfutteraufnahme:
DIN 55027 Nr. 15
Drehzahlbereich 1, stufenlos:
3,7 - 15,6 UpM
Drehzahlbereich 2, stufenlos:
14,7 - 62 UpM
Drehzahlbereich 3, stufenlos:
3: 58 - 250 / 4: 235 - 1.000 UpM
Gewindemaß metrisch:
(80) 0,5 - 480 mm
Höhe (gesamt):
1.980 mm
Länge (gesamt):
5.200 mm
Längsvorschübe:
(160) 0,032 - 38,9 mm/U
Maschinenbettbreite:
700 mm
metrische Modulgewinde:
(80) 0,125 - 120 mm
Netzanschluss:
400/50-60 V/Hz
Oberschlittenweg:
270 mm
Pinolenaufnahme:
MK 6
Pinolendurchmesser:
125 mm
Pinolenweg:
260 mm
Querschlittenweg:
625 mm
Quervorschübe:
(160) 0,016 - 19,45 mm/U
Spindelaufnahme (Drehspindel):
160 mm
Spindelbohrung:
155 mm
Spitzenweite:
3.000 mm
Zoll Modulgewinde, Gänge G:
(80) 240 - 1/4 G/'
Zollgewinde, Gänge G:
(80) 60 - 1/16 G/'
