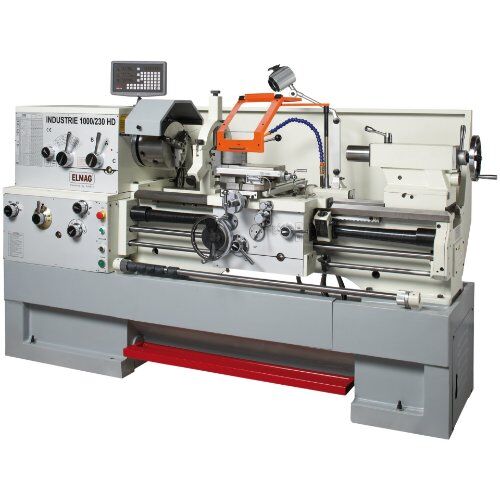

Die Qualität der INDUSTRIE 230 HD-Modelle wird bereits beim Einschalten klar: Kaum hörbares Antriebsgeräusch. Keine Vibrationen bei großen Schnitttiefen. In der Tat sind die 230 HD-Modelle mit 2.635, 2.835 bzw. 3.055 kg die schwersten ihrer Klasse und dank ihrer extrem robusten Bauweise -z.B. hoch-frequenzgehärtete Prismenführungen - bestens für den Schwerlast- und Dauerbetrieb geeignet. Die 230 HD bieten mit 80 mm eine extra große Spindelbohrung für die Bearbeitung von Stangenmaterial bis 2 1/2 Zoll Durchmesser(76,1 mm). Eine Drehgröße über Schlitten von Ø 290 x 1.000, 1.500 bzw. 2.000 mm und ein maximaler Drehdurchmesser von 460 bzw. 700 mm lassen für den Maschinen-, Stahl-, Anlagen- und Werkzeugbau kaum Wünsche offen - ebenso 12 Drehzahlen für 170 Längs- und Quervorschübe sowie 150 Leitspindelsteigungen für metrische und Zollgewinde*. Besonderer Vorteil: Keine externen Wechselräder, dafür eine komfortabel bedienbare Vorgelegeschaltung am Getriebegehäuse. Der Werkzeugschlitten der 230 HD-Modelle ist mit einem zeitsparenden Vorschub- Abschaltmechanismus und mit einer dreistufigen Einstellwelle ausgestattet. Gegen Überlast schützt eine einstellbare Zugspindel-Rutschkupplung. Eine mechanische Drehspindel-Fußbremse und ein Kühlmittelsystem runden das Bild dieser Hochleistungsmaschine ab. Alle 230 HD-Modelle sind sehr umfangreich ausgestattet und werden mit einem Schnellwechsel-Stahlhalter-Set für raschen Drehmeißelwechsel und einer digitalen Positionsanzeige von SINO geliefert.
Serienausstattung

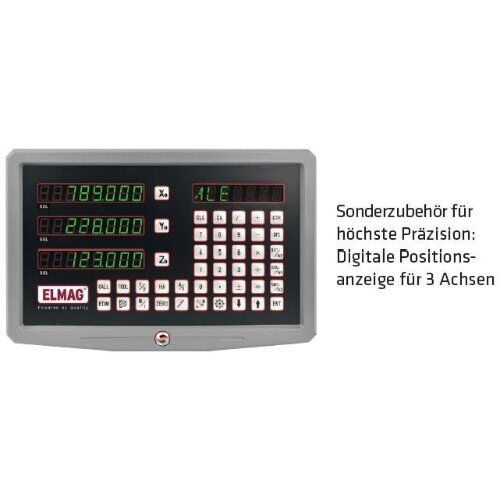

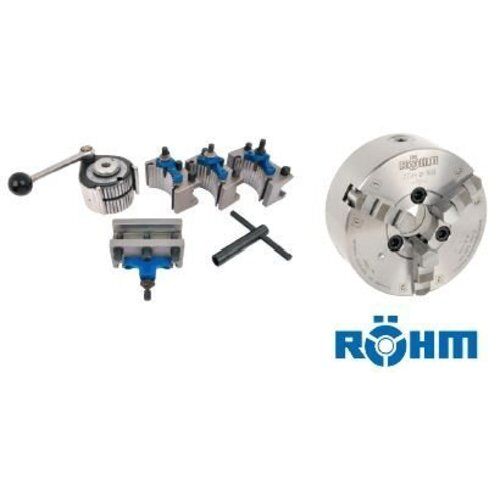

- Digitale Positionsanzeige SINO SDS6-3V- RÖHM-Dreibacken-Drehfutter Ø 250 mm- Vierbacken-Planscheibenfutter Ø 315 mm- Aufspannscheibe Ø 350 mm- 2 Zentrierspitzen feststehend- Mitlaufende Körnerspitze MK 5- Mitlauflünette- Stehlünette- Schnellwechsel-Stahlhalter-Set, 5-teilig MB- Gewindeuhr- Halogen-Maschinenlampe- Not-Aus-Taster / Nullspannungsauslöser- Drehfutterschutz mit Sicherheitsschalter- Untergestell / Spänewanne / Spritzwand- Werkzeugsatz / Bedienungsanleitung / CE
Sonderzubehör
- Wendeplatten-Drehmeißel-Satz 25 x 25 mm, 7-teilig- Wendeplatten-Satz 7-teilig für Drehmeißel-Satz 25 x 25 mm- Drehmeißel-Satz 'Camlock' 25 x 25 mm, 7-teilig- Abstechhalter 25 x 25 mm, Länge 150 mm- Messer zu Abstechhalter 25 x 25 mm
Schwere Leit- und Zugspindeldrehmaschinen, 5.500 Watt
alternative Produktnummer:
88173
Herstellerartikelnummer:
88173
Zolltarifnummer:
84581900
Drehdurchmesser ohne Brücke:
700 mm
Drehdurchmesser über Bett:
460 mm
Drehdurchmesser über Schlitten:
290 mm
Drehfutteraufnahme:
D1 - 8
Drehmeißelquerschnitt, max.:
25 x 25 mm
Gewindemaß metrisch:
(24) 0,5 - 20 mm
Längsvorschübe:
(170) 0,04 - 2,46 mm/U
Leitspindeldurchmesser:
40 mm
Leitspindelsteigung:
6 mm
Maschinenbettbreite:
340 mm
metrische Modulgewinde:
(20) 0,25 -10 mm
Netzanschluss:
400 / 50 - 60 V/Hz
Pinolendurchmesser:
75 mm
Quervorschübe:
(170) 0,02 - 1,23 mm/U
Spindelaufnahme (Drehspindel):
MK 7
Zoll Modulgewinde, Gänge G:
(45) 3-1 / 4 -96 G/'
Zollgewinde, Gänge G:
(61) 1-5 / 8 - 72 G/'
