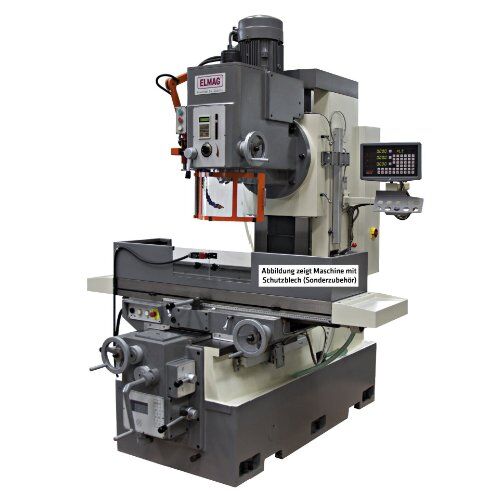

Die UBF 140 V Bettfräsmaschine ist für das großflächige, kräftige Zerspanen von Stahl- und Gusswerkstoffen konzipiert - Merkmale sind die schwere, vibrationsdämpfende Maschinenkonstruktion aus Grauguss, besonders breite Führungsbahnen, ein hoch belastbarer, präzise geführter Kreuztisch mit je 9 Vorschubstufen in zwei Koordinatenachsen und das mit 7.500 Watt extra leistungsstarke Antriebsaggregat. Dank eines vertikal geführten Maschinenkopfes mit 9 Vorschubstufen und einer hochpräzisen Frässpindel mit stufenlos einstellbarer Drehzahl sind auch feine Werkstückdetails wie Passungsflächen, Passfedernuten, Langlöcher, Kleingewinde etc. realisierbar. Für optimale Positionskontrolle sorgt stets eine digitale Positionsanzeige von SINO.
Serienausstattung
- Digitale Positionsanzeige SINO SDS6-3V- Maschinenschraubstock 6“ / 150 mm- Anzugsspindel M24- Werkzeugsatz- Bedienungsanleitung / CE
Sonderzubehör
- Blechabdeckung bei Tisch
- X/Y/Z-Automatik und Eilgang
- Fräsleistung Ø 200 / 63 mm
- Kubatur 1.400 x 400 x 650 mm
- Spindelausladung 510 mm
- Tischweg 800 x 400 mm
- Schwenkbarer Fräskopf ±30°
- Antriebsmotor 7.500 W, 400 V
- Frequenzumformer für stufenlos einstellbareDrehzahl 40 - 1.800 UpM
- Digitale Drehzahlanzeige
- Rechts- und Linkslauf
- Frässpindel mit Präzisionslager
- Anzugsspindel für hohe Sicherheit
- Fräskopf mit 9 Vorschubstufen und Eilgang
- Bohrtiefenskala und -anschlag
- Leichtgängiger, präziser Kreuztisch mit T-Nuten und Kühlmittelrinne
- Kreuztisch X- und Y-Achse mit 9 Vorschubstufen
- Zentralschmierung
- Kühlmittelsystem mit Rücklauf
- Halogen-Frästischbeleuchtung
- Mit digitaler Positionsanzeige SINO
alternative Produktnummer:
82136
EAN:
9004853821363
Hersteller:
ELMAG
Herstellerartikelnummer:
82136
Kreditorennummer:
400204
MPN:
82136
Ursprungsland:
CN
Zolltarifnummer:
84592900
Drehzahlbereich:
40 - 1.800 UpM
Motorleistung:
7.500 W
Höhe:
2.120 mm
Gewicht:
3.660 kg
Marke:
Elmag
Bohrleistung in Stahl:
80 mm
Drehzahlstufen:
stufenlos
Eilgänge X/Y/Z:
Ja
Fräskopf Schwenkbereich:
± 30°
Fräskopfhub:
500 mm
Fräsleistung Planfräser:
200 mm
Fräsleistung Schaftfräser:
63 mm
Frästischfläche:
1.400 x 400 mm
Gewindeschneidleistung:
M56
Kubatur:
1.400 x 400 x 650 mm
Kühlmittelpumpe:
40 W
Kühlmittelpumpleistung:
12 l/min
Länge x Breite:
2.290 x 1.770 mm
Netzanschluss:
400 / 50 - 60 V/Hz
Pinolenabstand Tisch:
150 - 650 mm
Pinolenhub:
105 mm
Spindelaufnahme (Drehspindel):
ISO 50
Spindelausladung:
510 mm
Tischweg X x Y:
800 x 400 mm
T-Nuten / Breite x Abstand:
3 / 18 x 100 mm
Vorschubantrieb:
750 W
Vorschubstufen X/Y/Z:
9
