ELMAG Rundschleifmaschine Mod.CG 500 inkl. 2-Achs-Positionsanzeige SINO

Eine Rezension schreiben
12422150
0,00 €
14 Tage
Auf Anfrage

Mindestanzahl für die Bestellung von "ELMAG Rundschleifmaschine Mod.CG 500 inkl. 2-Achs-Positionsanzeige SINO" ist 1.

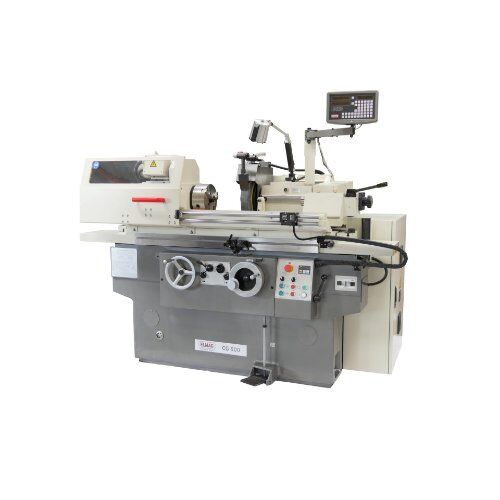

Die Rundschleifmaschine CG 500 bearbeitet Wellen und Bohrungen auf 0,001 mm genau. Sie wird für das Präzisionsschleifen von gehärteten Oberflächen, äußeren und inneren Lagersitzen, Passungs-, Lauf- und Gleitflächen eingesetzt. Zur Herstellung von Schleifflächen an Wellen ist die Drehspindel absperrbar ausgeführt.

Großer Einsatzbereich

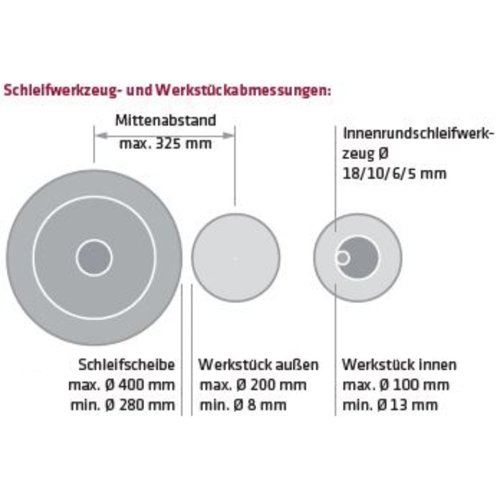

Die CG 500 Rundschleifmaschine ermöglicht die Bearbeitung von Wellen ab Durchmesser 8 mm bis 200 mm und von Bohrungen ab 13 mm bis 100 mm. Durch Drehung des Spindelstocks bzw. des Schleiftisches sind Schleifwinkel bis 45-0-45° bzw. konische Verläufe bis 3 bzw. 9° erzielbar. Die Schleiflänge des automatischen Längsvorschubs ist maximal auf 500 mm und minimal auf 125 mm einstellbar. Kürzere Schleiflängen müssen - genau so präzise und einfach - manuell gefahren werden. Das maximal zulässige Werkstückgewicht beträgt 80 kg. Sechs Drehzahlstufen bieten ausreichend Spielraum zur Einstellung einer optimalen Schleifgeschwindigkeit. Die Längsvorschub-Geschwindigkeit ist zwischen 0,05 bis 2m/min einstellbar.

Mit SINO Positionsanzeige

Die Maschine ist mit einem SINO Mess- und Anzeigesystem ausgestattet (Genauigkeit 0,001 mm). Die Schleifscheibe ist daher kontrolliert und äußerst präzise zustellbar.

Einfache Bedienung

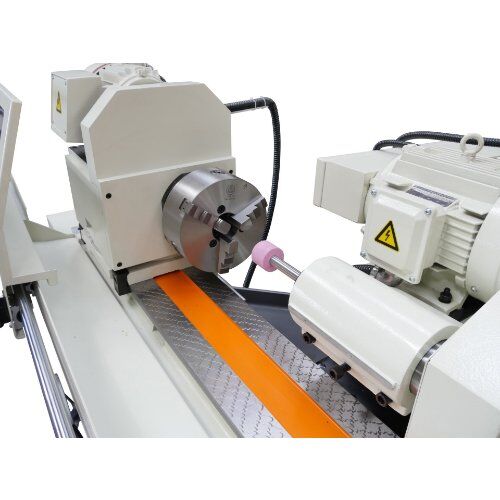

Die Werkstückspannung erfolgt an einem Dreibackenfutter, an einer Mitnehmerscheibe oder zwischen Spitzen. Der Reitstock ist hydraulisch schließbar. Dünne Werkstücke werden durch eine Sehlünette unterstützt. Die Maschine ist mit einem Eilgangsantrieb für die Längs- und Querachse ausgestattet und bietet im Manuell- und Automatikbetrieb eine sehr einfache Bedienung:- Werkstück spannen- Drehzahl einstellen- Spindelantrieb und Schleifscheibenmotor einschalten- Kühlmittelpumpe einschalten- Schleifscheibe an das Werkstück anstellen- Schleifabtrag einstellen- Längsvorschub manuell mittels Handrad betätigen oder- Längsvorschub einstellen und Automatikbetrieb einschalten

Serienausstattung

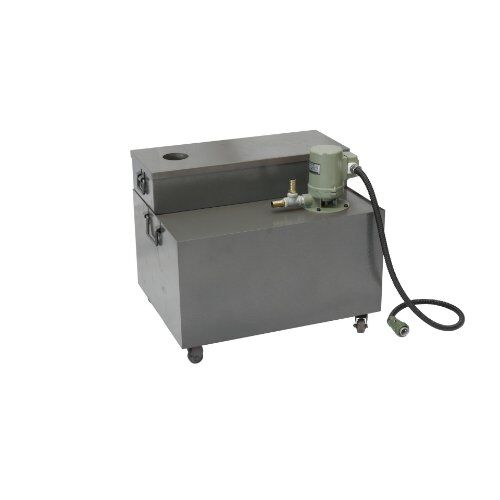

- CG 500 Rundschleifmaschine- Digitale Positionsanzeige SINO- Schleifscheibe- Schleifscheiben-Abziehvorrichtung (Dresser)- Schleifscheiben-Auswuchtwelle- Innenrundschleifwerkzeuge Ø 18/10/6/5 mm- Spannstangen für Innenrundschleifwerkzeuge- Morsekonus MK 4- Dreibackenfutter und Futteraufnahme- Stehlünette- Kühlschmiersystem und Hydraulikaggregat- Halogen-Maschinenlampe- Werkzeug/Betriebsanleitung/CE

Sonderzubehör

- Schleifscheiben-Set komplett

ELMAG Rundschleifmaschine Modell CG 500 inkl. 2-Achs-Positionsanzeige SINO'

alternative Produktnummer:
82620
EAN:
9004853826207
Hersteller:
ELMAG
Herstellerartikelnummer:
82620
Kreditorennummer:
400204
MPN:
82620
Ursprungsland:
CN
Zolltarifnummer:
84602290
Länge:
2.500 mm
Höhe:
1.500 mm
Gewicht:
2.800 kg
Breite:
1.600 mm
Marke:
Elmag
Drehspindelantrieb Schaltstufen:
2 Anz.
Drehspindel-Drehzahlen Stufe 1:
60/85/230 UpM
Drehspindel-Drehzahlen Stufe 2:
120/170/460 UpM
Hydrauliksystem Betriebsdruck:
0,9-1,1 mPa
Innenrundschleifwerkzeug Drehzahl max.:
20.000 UpM
Innenrundschleifwerkzeug max.:
40x32x6 mm
Innenrundschleifwerkzeug min.:
10x10x3 mm
Keilriemen-Antriebsstufen:
3 Anz.
Kühlmittelpumpe Förderleistung:
16 l/min
Längsvorschub-Geschwindigkeit max. / min.:
2 / 0,05 m/min
Netzanschluss:
400/50-60 V/Hz
Reitstockpinole Spannweg:
25 mm
Schleifdurchmesser außen max. / min.:
200/8 mm
Schleifdurchmesser innen max. / min.:
100/13 mm
Schleiflänge außen max. / min.:
500/125 mm
Schleifscheibenbreite:
50 mm
Schleifscheiben-Drehgeschwindigkeit:
35/25,4 m/s
Schleifscheiben-Ø außen max. / min.:
400/280 mm
Schleifscheiben-Ø innen:
203 mm
Schleifscheibenwelle-Drehzahl:
1.670 UpM
Schleifstock Drehwinkel:
180 °
Schleifstock Quer Eilgang:
200 mm/min
Schleifstock Quer Handradumdrehung:
1 mm/U
Schleifstock Quer je Korrekturstrich:
0,00125 mm
Schleifstock Quer je Skalenteilstrich:
0,005 mm
Schleifstock Quer Schnellmessung:
25 mm
Schleifstockmotor Drehzahl (50 Hz):
3.000 UpM
Schleifstockmotor Leistung:
4.000 W
Schleiftisch Längsvorschub max.:
600 mm
Schleiftischwinkel im/gegen Uhrzeigersinn:
3/9 °
Schmiersystem Betriebsdruck:
0,1-0,15 mPa
Spannbackenfutter-Ø:
160 mm
Spanndurchmesser außen/innen:
8-60 / 10-90 mm
Spindelaufnahme / Reitstock Morsekonus:
MK 4
Spindelstockmotor Drehzahl 1/2 (50 Hz):
750/1.500 UpM
Spindelstockmotor Leistung Drehzahl 1/2:
450/750 W
Spindelstock-Oberteil Drehwinkel:
45-0-45 °
Spitzenweite:
500 mm
Werkstückgewicht max.:
80 kg
