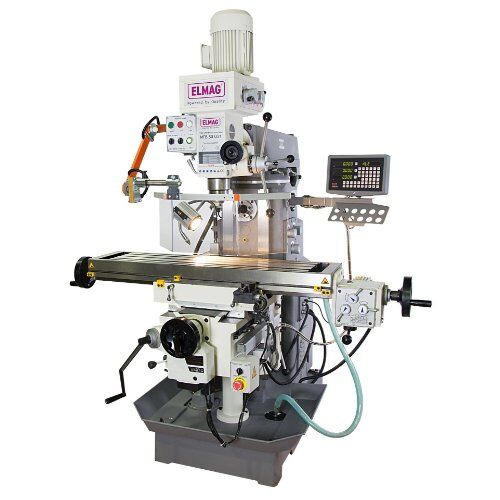

Bohren, Plan- und Schaftfräsen auf acht Drehzahlen mittels Vertikalspindelund Gleich- oder Gegenlauffräsen auf zwölf Drehzahlen mittels Horinzont-talspindel - die kräftige Getriebe-Fräs- und Bohrmaschine MFB 50 LGTbietet sowohl für engbemaßte Werkstäckdetails als auch für Passflächenund lange Führungsnuten die optimale Bearbeitungsform.Die MFB 50 LGT ist aufgrund ihrer hohen Präzision und sehr robustenBauweise bestens für den Maschinen- und Werkzeugbau geeignet,dank ihres Kreuztischantriebs auch für die Serienproduktion. Sie istserienmäßig mit einer digitalen 3-Achs-Positionsanzeige von SINO ausgestattet.
Serienausstattung:
Digitale Positionsanzeige SINO SDS6-3VSchnellspannbohrfutter B16, 1 - 16 mmKegeldorn ISO 40, IG M16Anzugsspindel M16Werkzeugsatz Bedienungsanleitung / CE
- X/Y mit Automatikvorschub und Eilgang
- Fräsleistung Ø 100 / 40 mm
- Kubatur 1.120 x 280 x 420 mm
- Spindelausladung 200 - 550 mm
- Tischweg 585 x 335 mm
- Schwenk- und drehbarer Fräskopf
- Einfache Umrüstung auf Horizontalfräse
- Motor vertikal 1.500 W / 850 W, 400 V
- 8 Drehzahlen 115 - 1.750 UpM
- Motor horizontal 2.200 W, 400 V
- 12 Drehzahlen 40 - 1.300 UpM
- Rechts- und Linkslauf
- Präzisions-Mikrovorschub
- Frässpindeln mit Präzisionslager
- Anzugsspindel für hohe Sicherheit
- Frässpindelschutzabdeckung
- Bohrtiefenskala und -anschlag
- Leichtgängiger, präziser Kreuztisch mit T-Nuten und Kühlmittelrinne
- X-Achse mit acht Vorschubstufen,Y-Achse stufenlos, X/Y mit Eilgang
- Integriertes Kühlmittelsystem mit Rücklauf, Tank im Maschinensockel
- Halogen-Frästischbeleuchtung
alternative Produktnummer:
82152
EAN:
9004853821523
Hersteller:
ELMAG
Herstellerartikelnummer:
82152
Kreditorennummer:
400204
MPN:
82152
Ursprungsland:
CN
Zolltarifnummer:
84592900
Höhe:
2.220 mm
Gewicht:
1.120 kg
Marke:
Elmag
Bohrleistung in Stahl:
50 mm
Drehzahlbereich 1:
(vertikal) 115 - 875 / (horizontal) 40 - 1.300 UpM
Drehzahlbereich 2:
(vertikal) 230 - 1.750 UpM
Drehzahlstufen:
(vertikal) 8 / (horizontal) 12
Eilgang X/Y:
Ja
Fräskopf drehbar:
± 180 °
Fräskopf Schwenkbereich:
± 90 °
Fräsleistung Planfräser:
100 mm
Fräsleistung Schaftfräser:
40 mm
Frästischfläche:
1.120 x 260 mm
Frästischhub:
400 mm
Gewindeschneidleistung:
M24
Horizontalspindelabstand Tisch:
60 - 380 mm
Kubatur:
1.120 x 280 x 420 mm
Kühlmittelpumpe:
40 W
Länge x Breite:
1.520 x 1.330 mm
Netzanschluss:
400 / 50 - 60 V/Hz
Pinolenabstand Tisch:
20 - 420 mm
Pinolenhub:
120 mm
Spindelantrieb horizontal:
2.200 W
Spindelantrieb vertikel 2-stufig:
1.500 / 850 W
Spindelaufnahme (Drehspindel):
ISO 40
Spindelausladung:
200 - 550 mm
Tischweg X x Y:
585 x 335 mm
T-Nuten, Breite:
14 mm
Vorschubantrieb X/Y:
X: 370 W
Vorschübe X/Y:
X: 24 - 720 mm/min
Vorschubstufen X/Y:
8 / stufenlos
