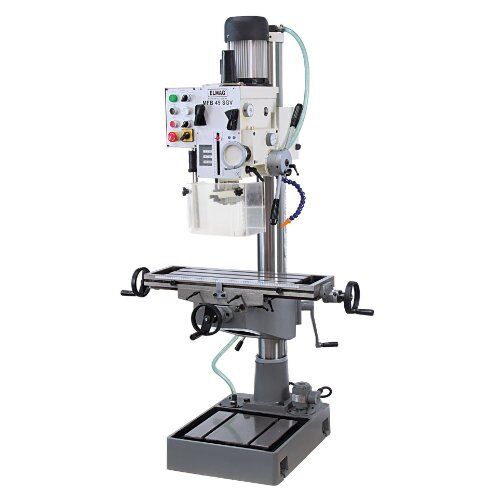

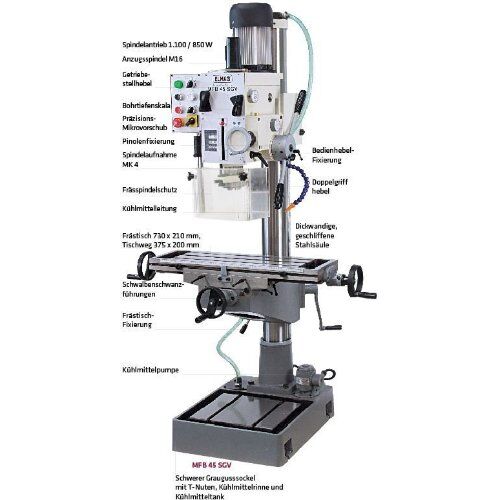

Die MFB 45 SGV kann alles: Plan- und Schaftfräsen, Bohren, Senken,Reiben und Gewindeschneiden. Die Maschine ist mit einem leichtgän-gigen, höhenverstellbaren Koordinaten-Kreuztisch ausgestattet. Dankeines erweiterten Pinolenabstands zur Grundplatte von 1.280 mm istsie auch für die Bearbeitung von hohen Werkstücken einsetzbar.Erweiterte Flexibilität bieten ein schwenk- und höhenverstellbarerFräskopf, ein automatischer Pinolenvorschub mit drei Schaltstufen,ein Betriebsmodus für Gewindeschneiden und ein integriertes Kühlmittelsystem mit Tank im Maschinensockel.
- Fräsleistung Ø 80 / 32 mm
- Kubatur 730 x 210 x 790 mm
- Spindelausladung 270 mm
- Tischweg 375 x 200 mm

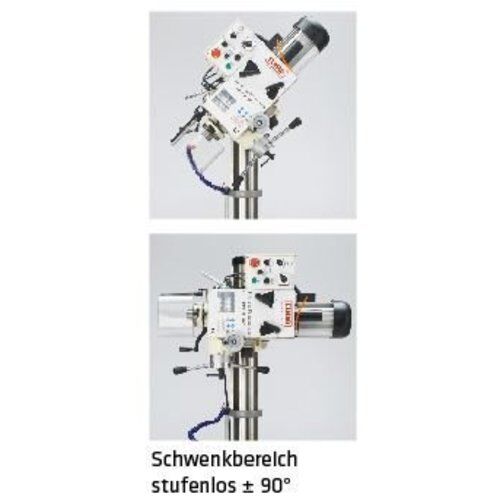

- Schwenkbarer Fräskopf +-90°
- Antriebsmotor 2-stufig 1.100 W / 850 W, 400 V
- 12 Drehzahlen 75 - 3.200 UpM
- Rechts- und Linkslauf
- Betriebsmodus Bohren/Fräsen undGewindeschneiden
- Automatischer Pinolenvorschub,3-stufig 0,10 / 0,18 / 0,28 mm/U
- Präzisions-Mikrovorschub
- Frässpindel mit Präzisionslager
- Anzugsspindel für hohe Sicherheit
- Frässpindelschutzabdeckung
- Bohrtiefenskala und -anschlag
- Frässpindelschutzabdeckung
- Bohrtiefenskala
- Not-Aus-Taster / Nullspannungsauslöser
- Schnellspannbohrfutter B18, 1 - 16 mm
- Kegeldorn MK 4 / B 16, IG M16
- Reduzierhülse MK 4 / MK 3
- Reduzierhülse MK 4 / MK 2
- Anzugsspindel M16
- Werkzeugsatz
- Bedienungsanleitung / CE
alternative Produktnummer:
82101
EAN:
9004853821011
Hersteller:
ELMAG
Herstellerartikelnummer:
82101
Kreditorennummer:
400204
MPN:
82101
Ursprungsland:
CN
Zolltarifnummer:
84593900
Motorleistung:
(2-stufig) 1.100 / 850 W
Höhe:
2.110 mm
Gewicht:
350 kg
Marke:
Elmag
Bohrleistung in Stahl:
45 mm
Drehzahlbereich 1:
75 - 1.600 UpM
Drehzahlbereich 2:
150 - 3.200 UpM
Drehzahlstufen:
12
Fräskopf Schwenkbereich:
± 90°
Fräskopfhub:
440 mm
Fräsleistung Planfräser:
80 mm
Fräsleistung Schaftfräser:
32 mm
Frästischfläche:
730 x 210 mm
Frästischhub:
515 mm
Gewindeschneidleistung:
M20
Kubatur:
730 x 210 x 790 mm
Kühlmittelpumpe:
40 W
Länge x Breite:
1.115 x 1.100 mm
Netzanschluss:
400 / 50 - 60 V/Hz
Pinolenabstand Tisch:
0 - 790 mm
Pinolenanbstand Sockel:
1.280 mm
Pinolenhub:
120 mm
Pinolenvorschub:
0,10/0,18/0,28 mm/U
Pinolenvorschubstufen:
3
Säulen-Durchmesser:
115 mm
Spindelaufnahme (Drehspindel):
MK 4
Spindelausladung:
270 mm
Tischweg X x Y:
375 x 200 mm
T-Nuten, Breite:
14 mm
