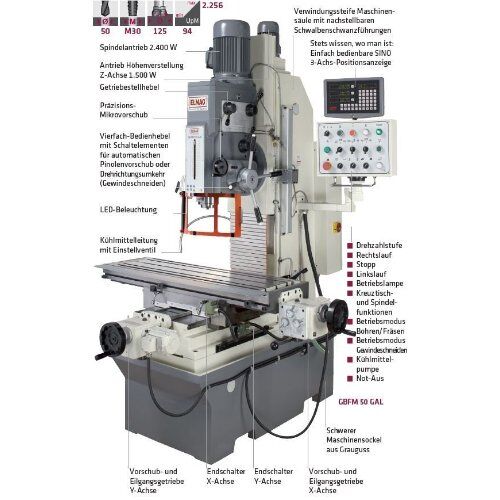

Die GBFM 50 GAL ist eine kräftige, präzise Bettfräsmaschine mit vertikalgeführtem Maschinenkopf und hoher Tischbelastbarkeit - ein Multitalentfür das Bohren, Reiben, Senken, Gewindeschneiden, Plan- und Schaftfräsenvon Maschinen-, Stahl- und Gussbauteilen.Die GBFM 50 GAL ist mit einem automatisch höhenverstellbaren Maschi-nenkopf und mit einem dreistufigen Pinolenvorschub ausgestattet. BeimGewindeschneiden wird der Anwender mit einer am Bedienhebel schalt-baren Drehrichtungsumkehr unterstützt. 8-stufige Automatikvorschübeund Eilgänge auf beiden Frästischachsen sowie ein Präzisions-Mikrovor-schub kennzeichnen die GBFM 50 GAL als hochwertige Fräsmaschine.
Serienausstattung
- Digitale Positionsanzeige SINO SDS6-3V- Schnellspannbohrfutter B 18, 1 - 16 mm- Kegeldorn ISO, IG M16- Anzugsspindel M16- Werkzeugsatz - Bedienungsanleitung / CE
- X/Y-Automatik / Eilgang, Z-Höhenverstellung
- Fräsleistung Ø 125 / 40 mm
- Kubatur 1.220 x 360 x 600 mm
- Spindelausladung 370 mm
- Tischweg 620 x 370 mm
- Schwenkbarer Fräskopf ± 45°
- Fräskopfantrieb Höhenverstellung
- Antriebsmotor 2.400 W, 400 V
- 16 Drehzahlen 94 - 2.256 UpM
- Rechts- und Linkslauf
- Gewindeschneidmodus
- Pinolenvorschub 0,1/0,15/0,3 mm/U
- Präzisions-Mikrovorschub
- Frässpindel mit Präzisionslager
- Anzugsspindel für hohe Sicherheit
- Bohrtiefenskala und -anschlag
- Leichtgängiger, präziser Kreuztisch
- Kreuztisch X- und Y-Achse mit 8 Vorschubstufen und Eilgang
- Zentralschmierung
- Kühlmittelsystem mit Rücklauf
- LED-Frästischbeleuchtung
- Mit digitaler Positionsanzeige SINO
alternative Produktnummer:
82155
EAN:
9004853821554
Hersteller:
ELMAG
Herstellerartikelnummer:
82155
Kreditorennummer:
400204
MPN:
82155
Ursprungsland:
CN
Zolltarifnummer:
84592900
Motorleistung:
2.400 W
Höhe:
2.320 mm
Gewicht:
1700 kg
Marke:
Elmag
Bohrleistung in Stahl:
50 mm
Drehzahlbereich 1:
94 - 1.120 UpM
Drehzahlbereich 2:
189 - 2.256 UpM
Drehzahlstufen:
16
Eilgang X/Y:
Ja
Fräskopf Schwenkbereich:
± 45°
Fräskopfhub:
510 mm
Fräsleistung Planfräser:
125 mm
Fräsleistung Schaftfräser:
40 mm
Frästischfläche:
1.220 x 360 mm
Gewindeschneidleistung:
M30
Höhenverstellung Z:
1500
Kubatur:
1.220 x 360 x 600 mm
Kühlmittelpumpe:
40 W
Länge x Breite:
1.770 x 1.800 mm
Netzanschluss:
400 / 50 - 60 V/Hz
Pinolenabstand Tisch:
90 - 600 mm
Pinolenhub:
180 mm
Pinolenvorschub:
0,1 / 0,15 / 0,3 mm/U
Pinolenvorschubstufen:
3
Spindelaufnahme (Drehspindel):
ISO 40
Spindelausladung:
370 mm
Tischweg X x Y:
620 x 370 mm
T-Nuten / Breite x Abstand:
3 / 14 x 95 mm
Vorschubantrieb X/Y:
370 W
Vorschübe X/Y:
24 - 720 mm/min
Vorschubstufen X/Y:
8
