VDE (400V/32A/5-polig) - Deutsche Norm

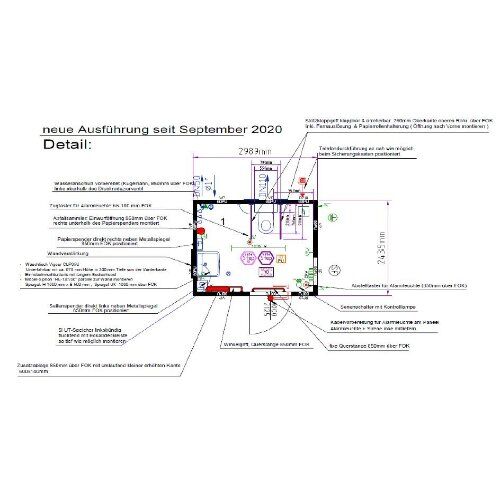

* CEE-Außensteckdosen im Dachrahmen versenkt, Pos. gemäß Skizze
Isolierung:
Paneele: 60 mm PU-Schäumung (Polyurethan)
Boden/Dach: 100/100 mm Mineralwolle
Ausführung:
- Bauweise Aufgebaut
- Ausführung Dachrahmen Standard-Ausführung
- Ausführung Ecksäule Standard-Ausführung
- Ausführung Bodenkonstruktion Standard Bodenquerträger
- Wasserzu- und-ablauf, Anschlussposition Im Wandaufbau (versenkt)
Ausführung Bodenkonstruktion:
- Staplertaschenabstand: 2050 mm
- Bodenplatte: zementgebundene Bodenspanplatte
- Bodenbelag: SAFESTEP 2mm R11/B
- Bodenbelag: hochgezogen SAFESTEP 2mm R11/B
Ausstattung:
1 Stk. Wandverstärkung
1 Stk. Sanitärfenster mit Kippbeschlag
Parapethöhe: 1525 mm über Fussbodenoberkante (FOK)
Stockaußenmaß: 652 X 714 mm
Lichte Fensteröffnung: 590 X 528 mm
Isolierverglasung mit Gasfüllung
1 Stk. Stahlaußentür
Baurichtmaß (Breite): 1000 mm
Lichte Durchgangsbreite: 936 mm
Lichte Durchgangshöhe: 2065 mm
Außenaufgehend
Antipanik-Beschlag: AußenDrücker, InnenDrücker
1 Stk. Telefondurchführung
3 Stk. Metallhaken einfach
Elektroausstattung:
4 Stk. Steckdose,1-fach
2 Stk. Gerätedose r
1 Stk. Serienschalter
Sanitärausstattung:
1 Stk. Kugelauslaufhahn1/2"
1 Stk. Bodengully
1 Stk. Druckreduzierventil 1"
WC Ausstattung in barrierefreier Ausführung:
1 Stk. Fixe Querstange
1 Stk. WC in barrierefreier Ausführung inkl. Stützklappgriffe (klapp-und arretierbar) und Rückenlehne
1 Stk. Seifenspender
1 Stk. Papierspender
1 Stk. Sonder-Handwaschbecken, unterfahrbar inkl. Einhebelmischer mit langem Bedienhebel
1 Stk. Winkelgriff
1 Stk. Zugtaster für Alarmleuchte
Heizungs-, Lüftungs-, Kühlungsausstattung:
1 Stk. Abluftventilator, 170m³
1 Stk. Heizlüfter 2kW
Beleuchtung:
1 Stk. Einfach-Lichtbalken1x36 W

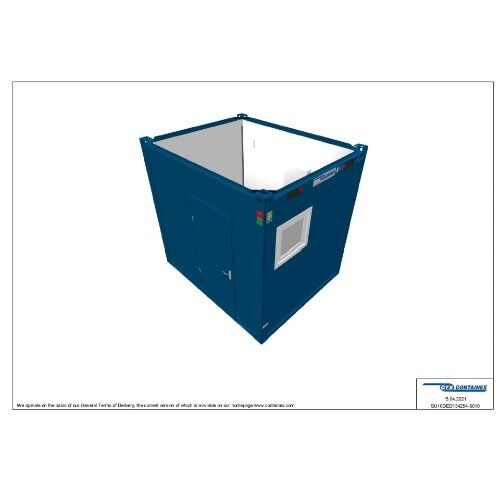

(beispielhafte Abbildung)
