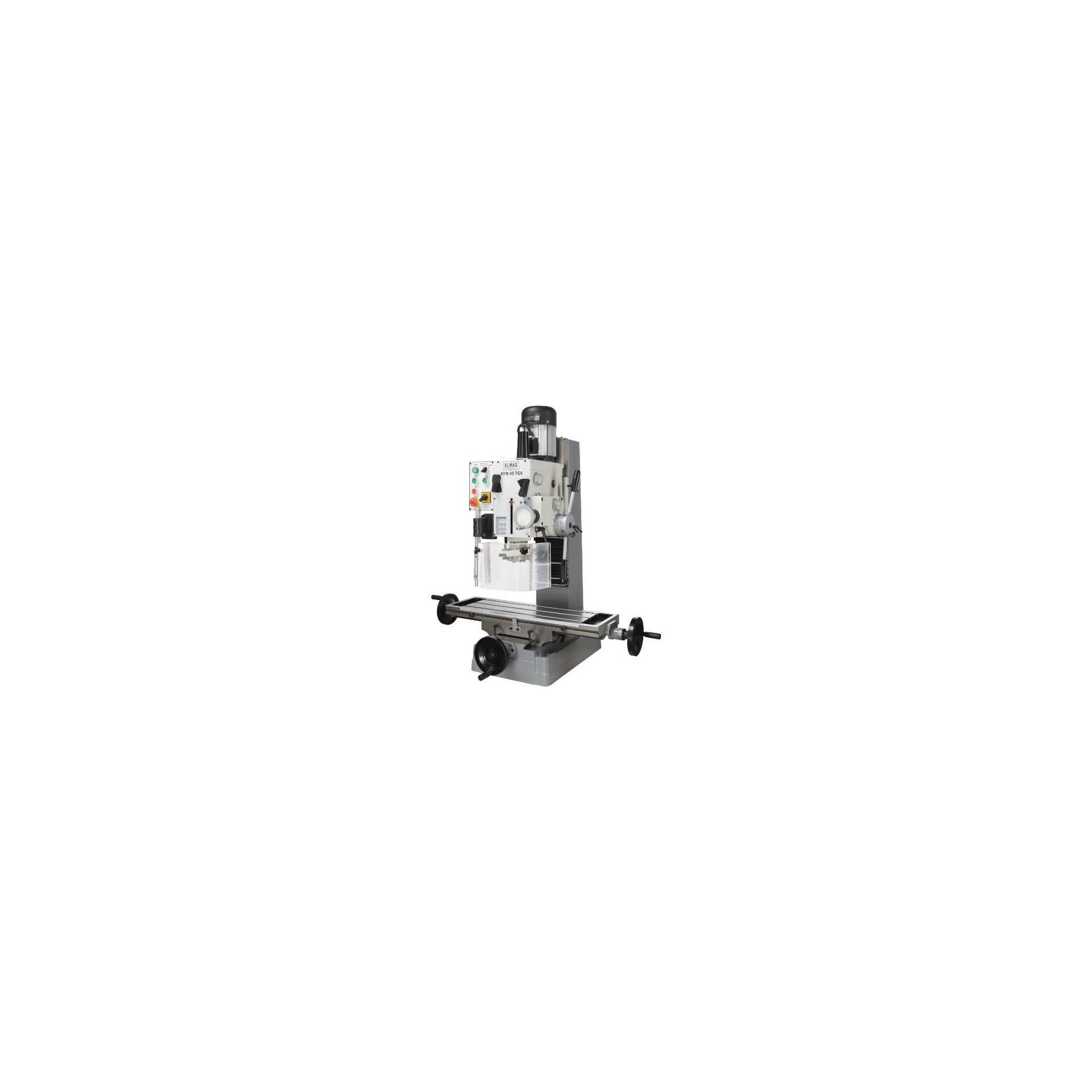

Die MFB 45 TGV ermöglich eine umfassende Bearbeitung von kleinenbis mittleren Werkstücken durch Plan- und Schaftfräsen, Bohren, Senken,Reiben und Gewindeschneiden. Neben einer Planfräsleistung von 80 mmfällt eine Spitzendrehzahl von 3.200 UpM für Kleinbohrungen auf - auchder Einsatz von Schleifwerkzeugen ist möglich.Die durchgehend ergonomisch gestaltete MFB 45 TGV ist mit drei Pino-lenvorschubstufen und einem Gewindeschneidmodus ausgestattet.Eine universell einsetzbare Maschine für die flexible Auftragsbearbeitung.
- Fräsleistung Ø 80 / 32 mm
- Kubatur 820 x 240 x 475 mm
- Spindelausladung 260 mm
- Tischweg 455 x 180 mm

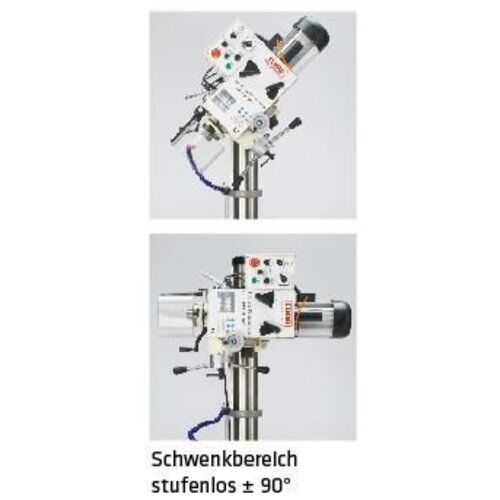

- Schwenkbarer Fräskopf ± 90°
- Antriebsmotor 2-stufig 1.100 W / 850 W, 400 V
- Langlebiges Qualitätsgetriebe, 12 Drehzahlen 75 - 3.200 UpM
- Rechts- und Linkslauf
- Betriebsmodus Bohren/Fräsen und Gewindeschneiden
- Automatischer Pinolenvorschub 3-stufig 0,10 / 0,18 / 0,28 mm/U
- Präzisions-Mikrovorschub
- Frässpindel mit Präzisionslager
- Bohrtiefenskala und -anschlag
- Leichtgängiger, präziser Kreuztisch mit T-Nuten und Kühlmittelrinne

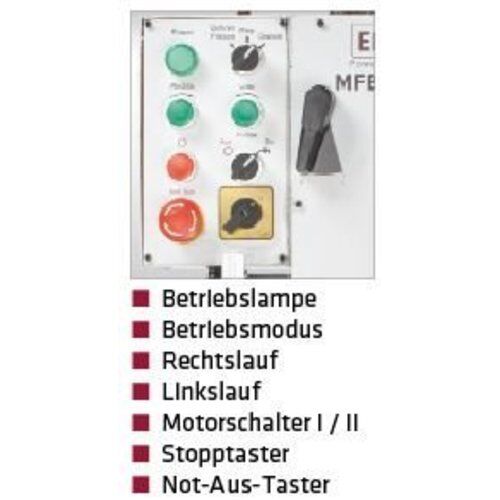

- Not-Aus-Taster / Nullspannungsauslöser
- Frässpindelschutzabdeckung
- Bohrtiefenskala
- Not-Aus-Taster / Nullspannungsauslöser
- Maschinenständer optional erhältlich
- Schnellspannbohrfutter B18, 1 - 16 mm
- Kegeldorn MK 4 / B 16, IG M16
- Reduzierhülse MK 4 / MK 3
- Reduzierhülse MK 4 / MK 2
- Anzugsspindel M16
- Werkzeugsatz
- Bedienungsanleitung / CE
alternative Produktnummer:
82100
EAN:
9004853821004
Hersteller:
ELMAG
Herstellerartikelnummer:
82100
Kreditorennummer:
400204
MPN:
82100
Ursprungsland:
CN
Zolltarifnummer:
84593900
Motorleistung:
(2-stufig) 1.100 / 850 W
Höhe:
1.500 mm
Gewicht:
278 kg
Marke:
Elmag
Bohrleistung in Stahl:
45 mm
Drehzahlbereich 1:
75 - 1.600 UpM
Drehzahlbereich 2:
150 - 3.200 UpM
Drehzahlstufen:
12
Fräskopf Schwenkbereich:
± 90°
Fräskopfhub:
450 mm
Fräsleistung Planfräser:
80 mm
Fräsleistung Schaftfräser:
32 mm
Frästischfläche:
800 x 240 mm
Frästischhub:
- mm
Gewindeschneidleistung:
M20
Kubatur:
820 x 240 x 475 mm
Kühlmittelpumpe:
- W
Länge x Breite:
1.300 x 1.000 mm
Netzanschluss:
400 / 50 - 60 V/Hz
Pinolenabstand Tisch:
25 - 475 mm
Pinolenanbstand Sockel:
- mm
Pinolenhub:
120 mm
Pinolenvorschub:
0,10/0,18/0,28 mm/U
Pinolenvorschubstufen:
3
Säulen-Durchmesser:
- mm
Spindelaufnahme (Drehspindel):
MK 4
Spindelausladung:
260 mm
Tischweg X x Y:
455 x 180 mm
T-Nuten, Breite:
14 mm
